Apartado 1 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2026
Tema: Materiales: ensayos de tracción, dureza y resiliencia · Del examen Extraordinaria (2026)

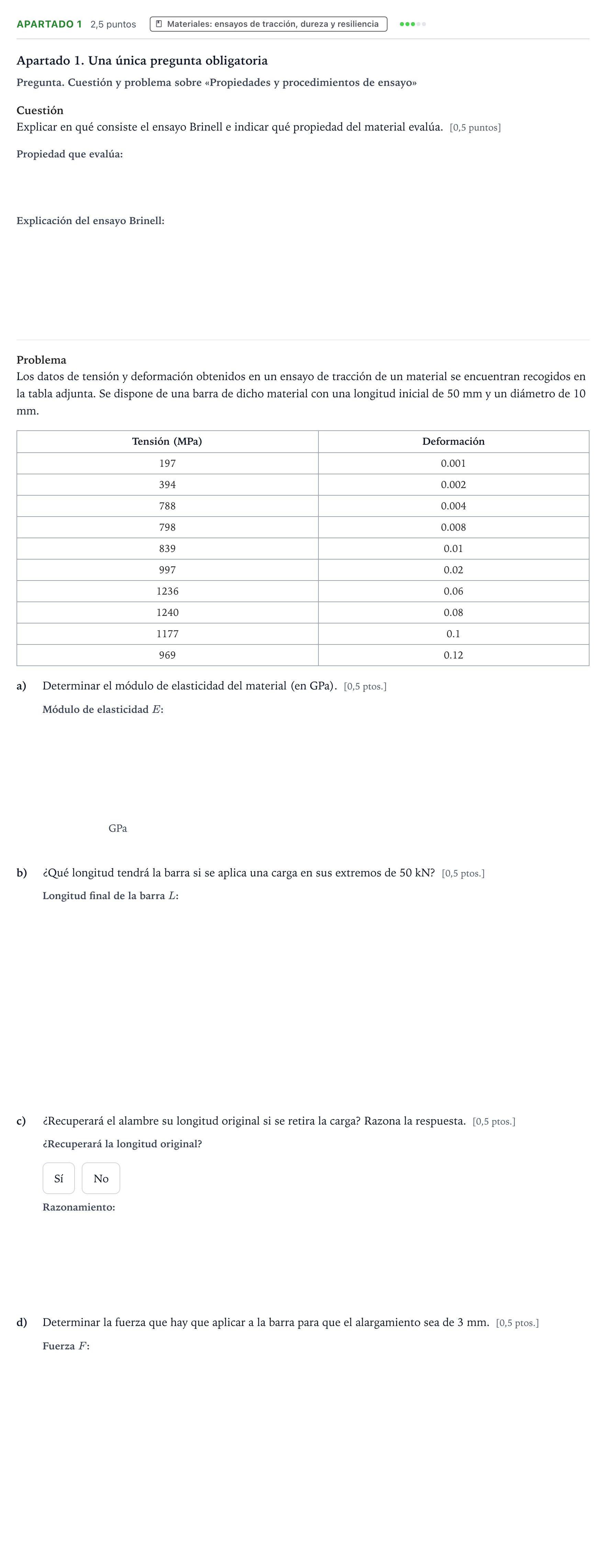

Enunciado
Apartado 1. Una única pregunta obligatoria
Pregunta. Cuestión y problema sobre «Propiedades y procedimientos de ensayo»
Cuestión
Explicar en qué consiste el ensayo Brinell e indicar qué propiedad del material evalúa. [0,5 puntos]
Problema
Los datos de tensión y deformación obtenidos en un ensayo de tracción de un material se encuentran recogidos en la tabla adjunta. Se dispone de una barra de dicho material con una longitud inicial de 50 mm y un diámetro de 10 mm.
Tensión (MPa)
Deformación
197 · 0.001
394 · 0.002
788 · 0.004
798 · 0.008
839 · 0.01
997 · 0.02
1236 · 0.06
1240 · 0.08
1177 · 0.1
969 · 0.12
a)
Determinar el módulo de elasticidad del material (en GPa). [0,5 ptos.]
GPa
b)
¿Qué longitud tendrá la barra si se aplica una carga en sus extremos de 50 kN? [0,5 ptos.]
c)
¿Recuperará el alambre su longitud original si se retira la carga? Razona la respuesta. [0,5 ptos.]
Sí
No
d)
Determinar la fuerza que hay que aplicar a la barra para que el alargamiento sea de 3 mm. [0,5 ptos.]
Solución
Solución de AprenAI (no es la oficial)
indicar qué propiedad del material evalúa.
Solución: Dureza
Explicar en qué consiste el ensayo Brinell
Solución: Consiste en presionar una bola de acero templado o carburo de tungsteno de diámetro conocido () contra la superficie del material mediante una carga determinada () durante un tiempo fijo, midiendo el diámetro de la huella dejada () para calcular el número de dureza HB.
a) Determinar el módulo de elasticidad del material (en GPa).
Solución: 197
b) ¿Qué longitud tendrá la barra si se aplica una carga en sus extremos de 50 kN?
Solución: 50,162 mm / 5,0162 cm / 0,050162 m
Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium
