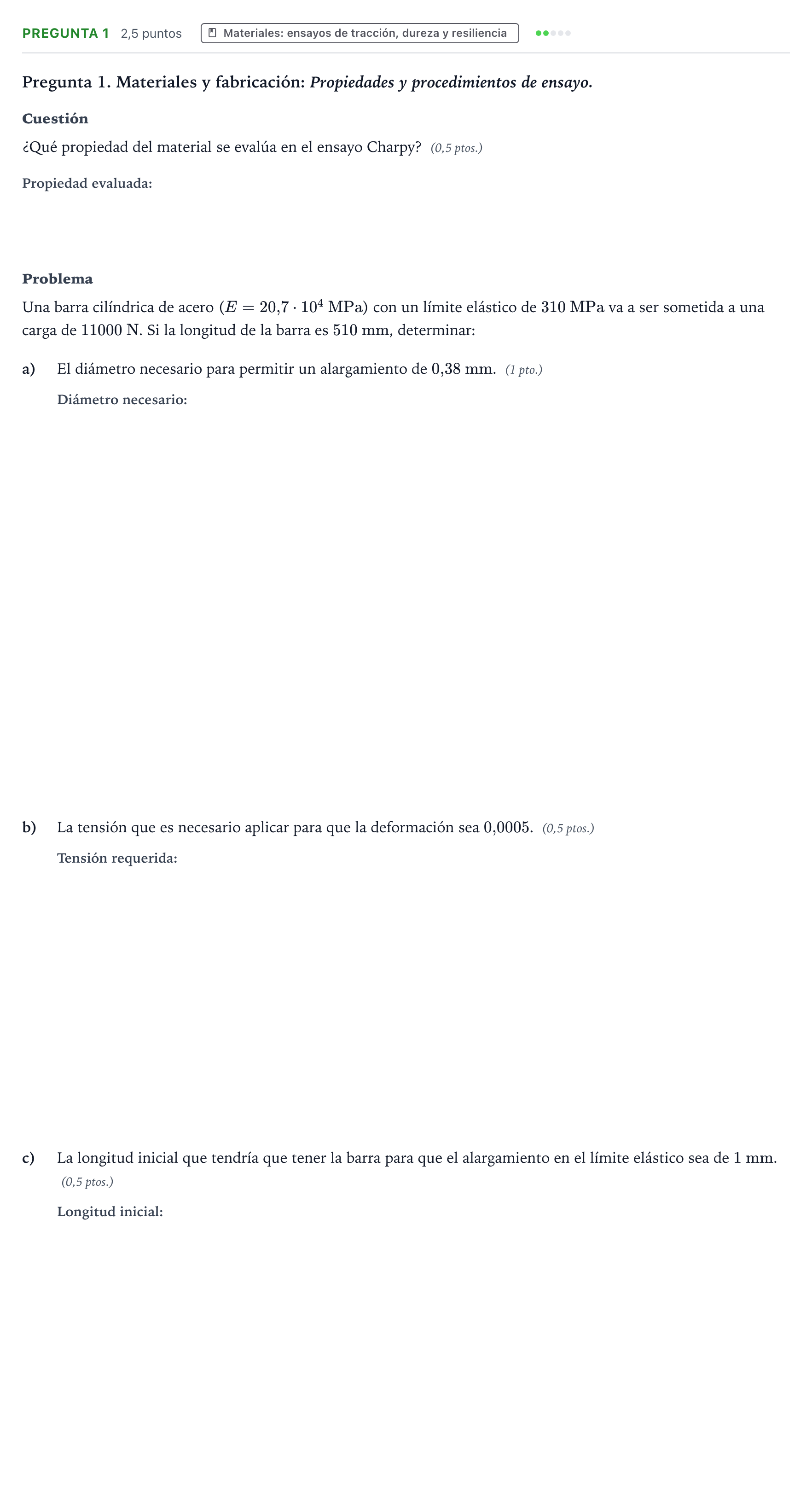

Pregunta 1 · Tecnología e Ingeniería II PAU Castilla y León Ordinaria 2024

Pregunta 1. Materiales y fabricación: Propiedades y procedimientos de ensayo.

Cuestión

¿Qué propiedad del material se evalúa en el ensayo Charpy? (0,5 ptos.)

Problema

Una barra cilíndrica de acero ($E = 20{,}7\cdot 10^4\text{ MPa}$) con un límite elástico de $310\text{ MPa}$ va a ser sometida a una carga de $11000\text{ N}$. Si la longitud de la barra es $510\text{ mm}$, determinar:

a)

El diámetro necesario para permitir un alargamiento de $0{,}38\text{ mm}$. (1 pto.)

b)

La tensión que es necesario aplicar para que la deformación sea $0{,}0005$. (0,5 ptos.)

c)

La longitud inicial que tendría que tener la barra para que el alargamiento en el límite elástico sea de $1\text{ mm}$. (0,5 ptos.)
