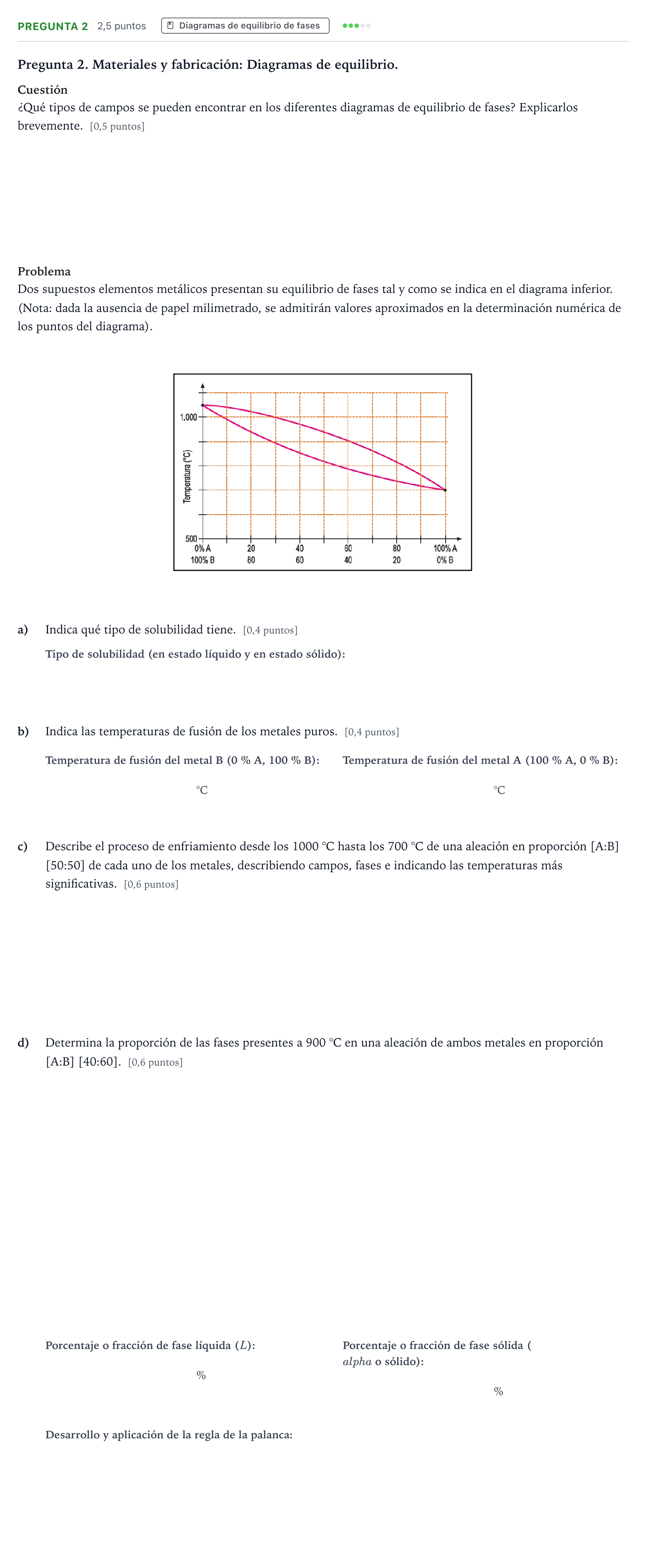

Pregunta 2 · Tecnología e Ingeniería II PAU Castilla y León Ordinaria 2024

Cuestión: ¿Qué tipos de campos se pueden encontrar en los diferentes diagramas de equilibrio de fases? Explicarlos brevemente.

Solución: Campos monofásicos y campos bifásicos (o de dos fases).

a) Indica qué tipo de solubilidad tiene.

Solución: Solubilidad total en estado líquido y solubilidad total en estado sólido

b) Indica la temperatura de fusión del metal B.

Solución: $1050$ °C

b) Indica la temperatura de fusión del metal A.

Solución: $750$ °C

c) Describe el proceso de enfriamiento desde los 1000 °C hasta los 700 °C de una aleación en proporción [A:B] [50:50] de cada uno de los metales, describiendo campos, fases e indicando las temperaturas más significativas.

Solución: A 1000 °C: todo líquido (L). A ~950 °C: comienza la solidificación (líquidus). Entre ~950 °C y ~830 °C: campo bifásico (L + sólido). A ~830 °C: termina la solidificación (sólidus). A 700 °C: todo sólido (solución sólida).

d) Porcentaje o fracción de fase líquida (L) a 900 °C en aleación [A:B] [40:60].

Solución: $37{,}5$ % / $38$ % / $40$ %

d) Porcentaje o fracción de fase sólida a 900 °C en aleación [A:B] [40:60].

Solución: $62{,}5$ % / $62$ % / $60$ %

d) Desarrollo y justificación del cálculo de la proporción de fases a 900 °C mediante la regla de la palanca.

Solución: Aplicación de la regla de la palanca con la isoterma a 900 °C entre la línea de sólidus y la de líquidus.
