Pregunta 2 · Tecnología e Ingeniería II PAU Castilla y León Extraordinaria 2024
Tema: Diagramas de equilibrio de fases · Del examen Extraordinaria (2024)

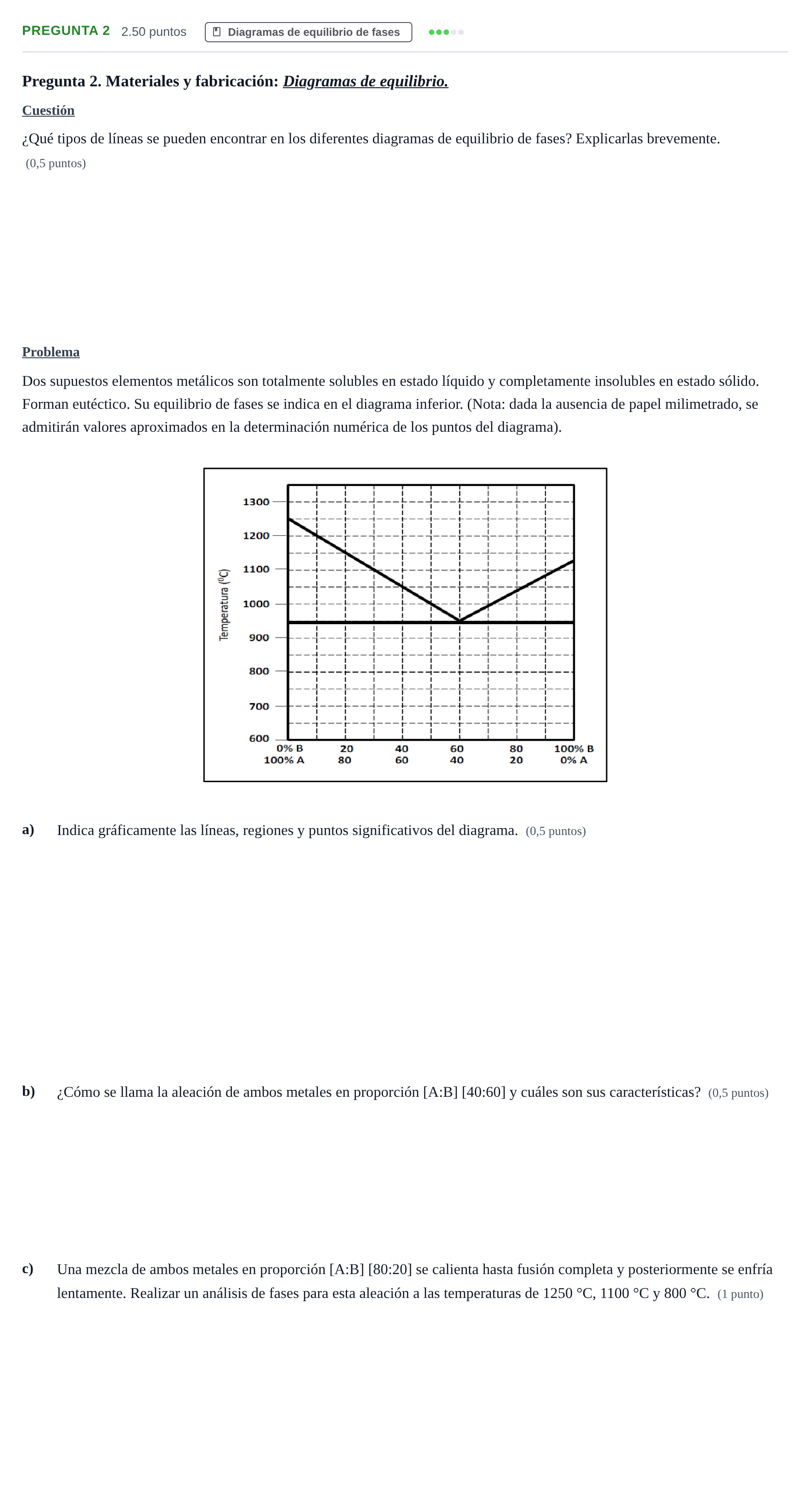

Enunciado
Pregunta 2. Materiales y fabricación: Diagramas de equilibrio.
Cuestión
¿Qué tipos de líneas se pueden encontrar en los diferentes diagramas de equilibrio de fases? Explicarlas brevemente. (0,5 puntos)
Problema
Dos supuestos elementos metálicos son totalmente solubles en estado líquido y completamente insolubles en estado sólido. Forman eutéctico. Su equilibrio de fases se indica en el diagrama inferior. (Nota: dada la ausencia de papel milimetrado, se admitirán valores aproximados en la determinación numérica de los puntos del diagrama).
a)
Indica gráficamente las líneas, regiones y puntos significativos del diagrama. (0,5 puntos)
b)
¿Cómo se llama la aleación de ambos metales en proporción [A:B] [40:60] y cuáles son sus características? (0,5 puntos)
c)
Una mezcla de ambos metales en proporción [A:B] [80:20] se calienta hasta fusión completa y posteriormente se enfría lentamente. Realizar un análisis de fases para esta aleación a las temperaturas de 1250 °C, 1100 °C y 800 °C. (1 punto)
Solución
Solución de AprenAI (no es la oficial)
¿Qué tipos de líneas se pueden encontrar en los diferentes diagramas de equilibrio de fases? Explicarlas brevemente.
Solución: Línea de liquidus, línea de solidus, línea de solvus y líneas isotérmicas de transformación (eutéctica, peritéctica, etc.).
a) Indica gráficamente las líneas, regiones y puntos significativos del diagrama.
Solución: Diagrama acotado con las fases L, L + A, L + B y A + B; puntos de fusión de A (1250 °C) y B (~1125 °C); punto eutéctico E (60 % B, 40 % A a 950 °C); y líneas de liquidus y solidus (isoterma eutéctica a 950 °C).
Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium
Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
