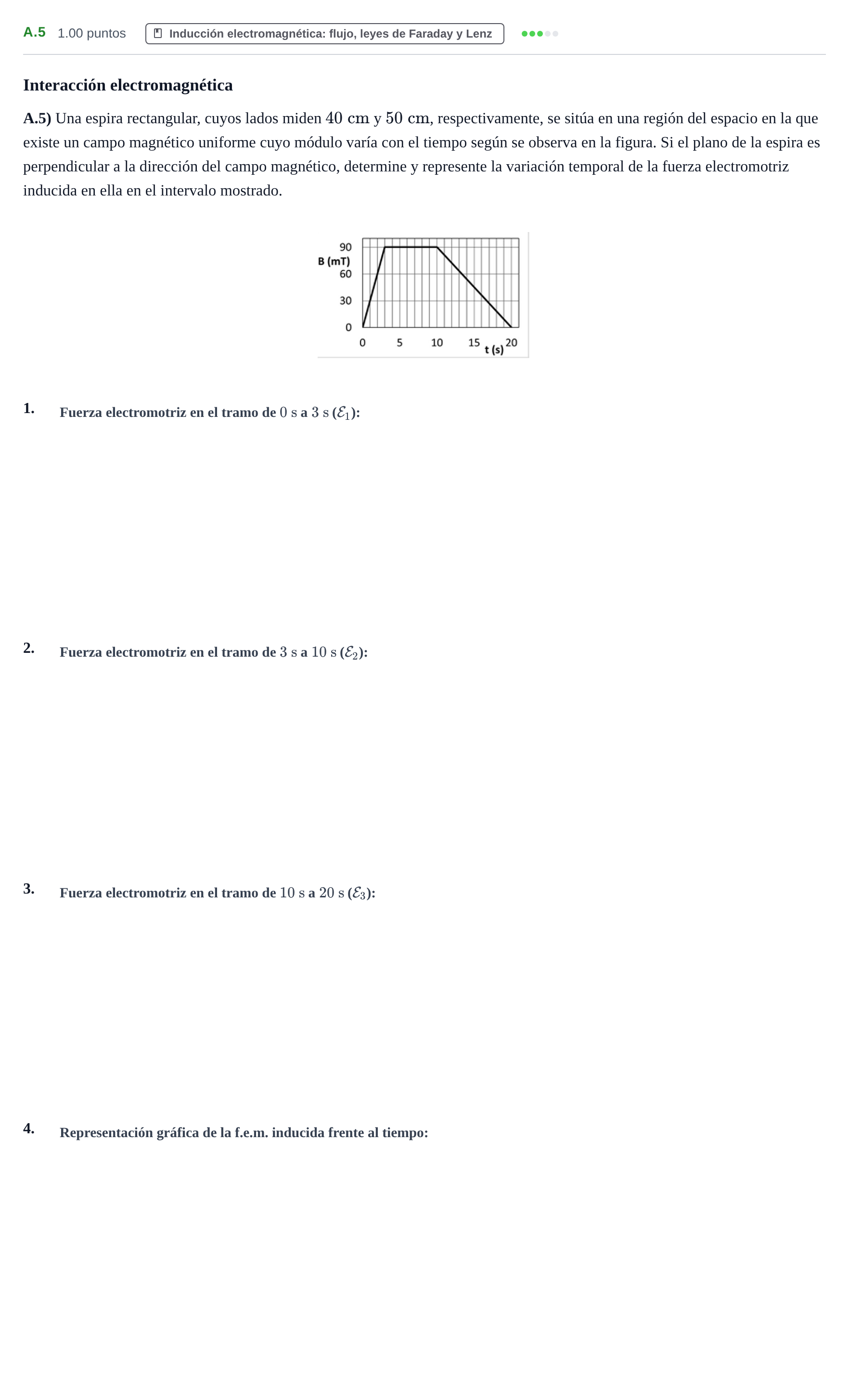

Ejercicio A.5 · Física PAU Castilla y León Extraordinaria 2022

Fuerza electromotriz en el tramo de 0 s a 3 s

Solución: $-0{,}006\text{ V}$ / $-6\text{ mV}$ / $0{,}006\text{ V}$ / $6\text{ mV}$

Fuerza electromotriz en el tramo de 3 s a 10 s

Solución: $0\text{ V}$ / $0\text{ mV}$

Fuerza electromotriz en el tramo de 10 s a 20 s

Solución: $0{,}0018\text{ V}$ / $1{,}8\text{ mV}$ / $-0{,}0018\text{ V}$ / $-1{,}8\text{ mV}$

Represente la variación temporal de la fuerza electromotriz inducida en ella en el intervalo mostrado.

Solución: Gráfica escalonada con valores constantes en cada tramo: - De $t = 0\text{ s}$ a $t = 3\text{ s}$: segmento horizontal en $\mathcal{E} = -6\text{ mV}$ (o $+6\text{ mV}$ en valor absoluto). - De $t = 3\text{ s}$ a $t = 10\text{ s}$: segmento horizontal sobre el eje temporal en $\mathcal{E} = 0\text{ V}$. - De $t = 10\text{ s}$ a $t = 20\text{ s}$: segmento horizontal en $\mathcal{E} = +1{,}8\text{ mV}$ (o $-1{,}8\text{ mV}$).
