Ejercicio B.3 · Física PAU Castilla y León Ordinaria 2022
Tema: Inducción electromagnética: flujo, leyes de Faraday y Lenz · Del examen Ordinaria (2022)
Enunciado
Interacción electromagnética

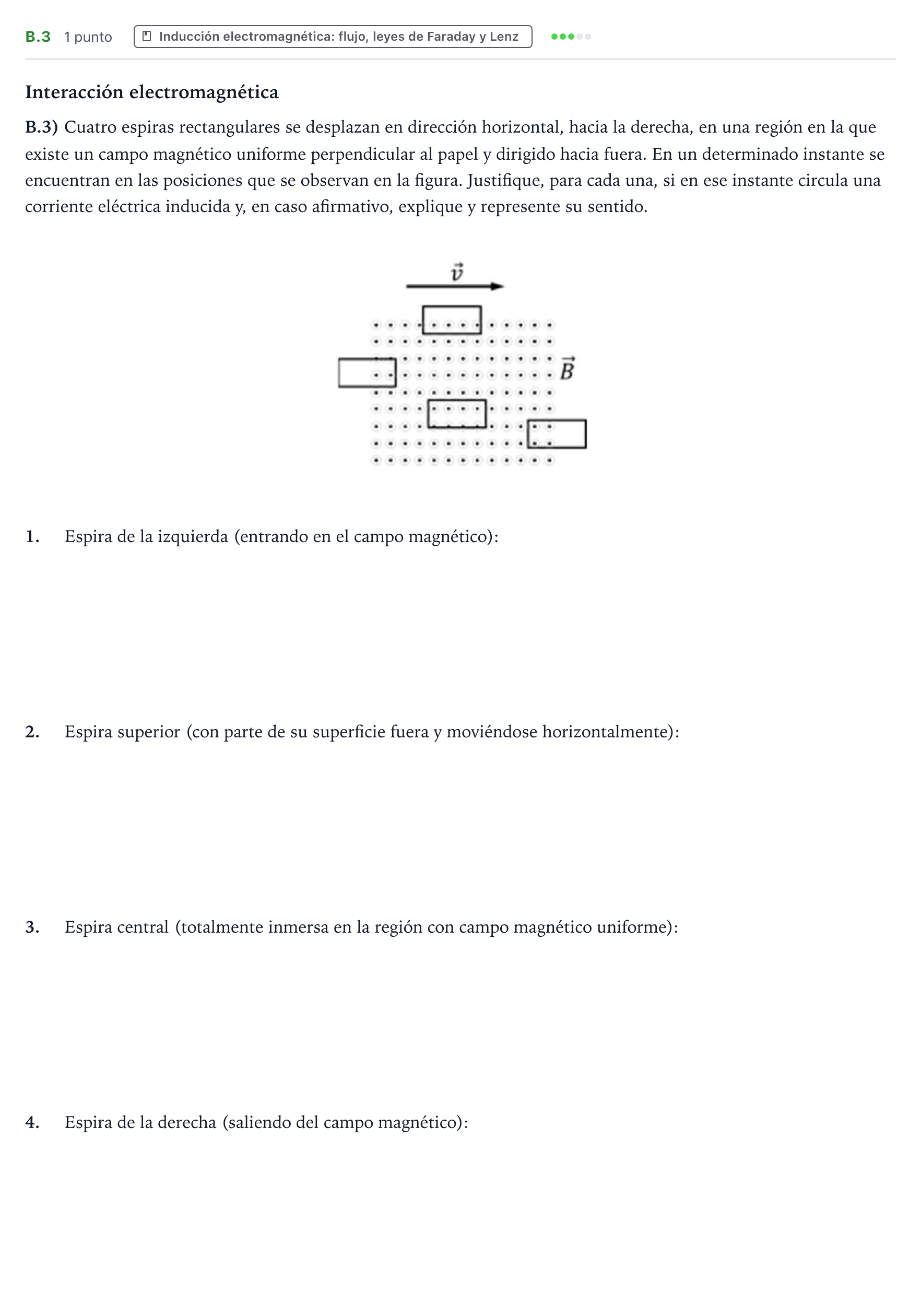

B.3) Cuatro espiras rectangulares se desplazan en dirección horizontal, hacia la derecha, en una región en la que existe un campo magnético uniforme perpendicular al papel y dirigido hacia fuera. En un determinado instante se encuentran en las posiciones que se observan en la figura. Justifique, para cada una, si en ese instante circula una corriente eléctrica inducida y, en caso afirmativo, explique y represente su sentido.
1.
Espira de la izquierda (entrando en el campo magnético):
2.
Espira superior (con parte de su superficie fuera y moviéndose horizontalmente):
3.
Espira central (totalmente inmersa en la región con campo magnético uniforme):
4.
Espira de la derecha (saliendo del campo magnético):
Solución
Según los criterios oficiales de corrección
Espira de la izquierda (entrando en el campo magnético):
Solución: Sí circula corriente inducida en sentido horario.
Espira superior (con parte de su superficie fuera y moviéndose horizontalmente):
Solución: No circula corriente inducida.
Espira central (totalmente inmersa en la región con campo magnético uniforme):
Solución: No circula corriente inducida.
Espira de la derecha (saliendo del campo magnético):
Solución: Sí circula corriente inducida en sentido antihorario.
