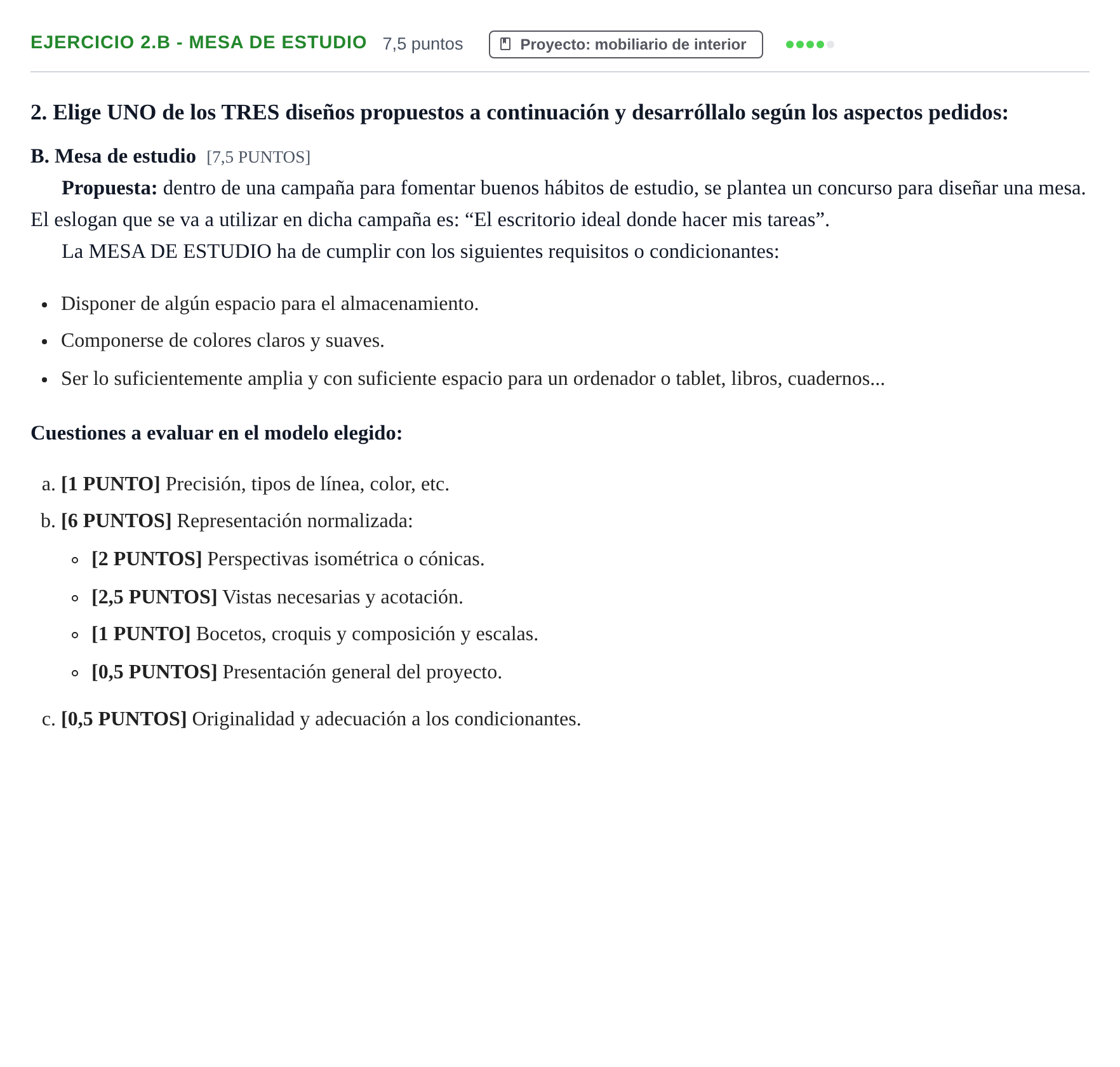

Ejercicio 2.B - Mesa de estudio · Diseño PAU Cantabria Ordinaria 2024

Tema: Proyecto: mobiliario de interior · Del examen Ordinaria (2024)

Enunciado

2. Elige UNO de los TRES diseños propuestos a continuación y desarróllalo según los aspectos pedidos:

B. Mesa de estudio [7,5 PUNTOS]

Propuesta: dentro de una campaña para fomentar buenos hábitos de estudio, se plantea un concurso para diseñar una mesa. El eslogan que se va a utilizar en dicha campaña es: “El escritorio ideal donde hacer mis tareas”.

La MESA DE ESTUDIO ha de cumplir con los siguientes requisitos o condicionantes:

Disponer de algún espacio para el almacenamiento.

Componerse de colores claros y suaves.

Ser lo suficientemente amplia y con suficiente espacio para un ordenador o tablet, libros, cuadernos...

Cuestiones a evaluar en el modelo elegido:

[1 PUNTO] Precisión, tipos de línea, color, etc.

[6 PUNTOS] Representación normalizada:

[2 PUNTOS] Perspectivas isométrica o cónicas.

[2,5 PUNTOS] Vistas necesarias y acotación.

[1 PUNTO] Bocetos, croquis y composición y escalas.

[0,5 PUNTOS] Presentación general del proyecto.

[0,5 PUNTOS] Originalidad y adecuación a los condicionantes.

Enunciado: Ejercicio 2.B - Mesa de estudio · Diseño PAU Cantabria Ordinaria 2024

Solución

Según los criterios oficiales de corrección

Diseño gráfico de MESA ESTUDIO según los aspectos pedidos y condicionantes especificados.

Solución: El desarrollo gráfico debe responder de forma exhaustiva a las pautas de diseño: - Solución de almacenamiento integrada (cajonera suspendida o apoyada, estante inferior o bandeja pasacables/organizadora). - Gama cromática de colores claros y suaves (tonos madera natural clara como haya/abedul, lacados blanco, gris claro o pastel). - Dimensiones proporcionadas y amplias acordes al uso previsto. Contenido técnico imprescindible en la lámina: 1. Bocetos conceptuales: exploración de soluciones de soporte, patas y módulos de almacenaje. 2. Vistas diédricas ortográficas con acotación: alzado, planta y perfil que definan con exactitud las cotas totales (ancho, alto, profundidad) y parciales (módulos, grosor del tablero). 3. Perspectiva axonométrica (isométrica) o cónica: renderizado manual con color y sombras que transmita la calidez y luminosidad del mobiliario. 4. Limpieza, composición y rotulación normalizada.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
