Ejercicio 2.B · Diseño PAU Cantabria Extraordinaria 2022

Tema: Proyecto: mobiliario de interior · Del examen Extraordinaria (2022)

Enunciado

Cuestiones a evaluar en el modelo elegido:

A. [1 PUNTO] Precisión, tipos de línea, color, etc.

B. [6 PUNTOS] Representación normalizada:

[2 PUNTOS] Perspectivas isométricas o cónicas.

[2,5 PUNTOS] Vistas necesarias y acotación.

[1 PUNTO] Bocetos, croquis y composición y escalas.

[0,5 PUNTOS] Presentación general del proyecto.

C. [0,5 PUNTOS] Originalidad y adecuación a los condicionantes.

B. Silla de comedor [7,5 PUNTOS]

Propuesta: para celebrar la concesión de su segunda estrella Michelin, un prestigioso restaurante de la ciudad ha encargado el diseño de unas nuevas sillas de comedor.

La SILLA DE COMEDOR ha de cumplir con los siguientes requisitos o condicionantes:

No ha de tener reposabrazos.

Combinar al menos 2 materiales.

Contener algún elemento curvo o redondo.

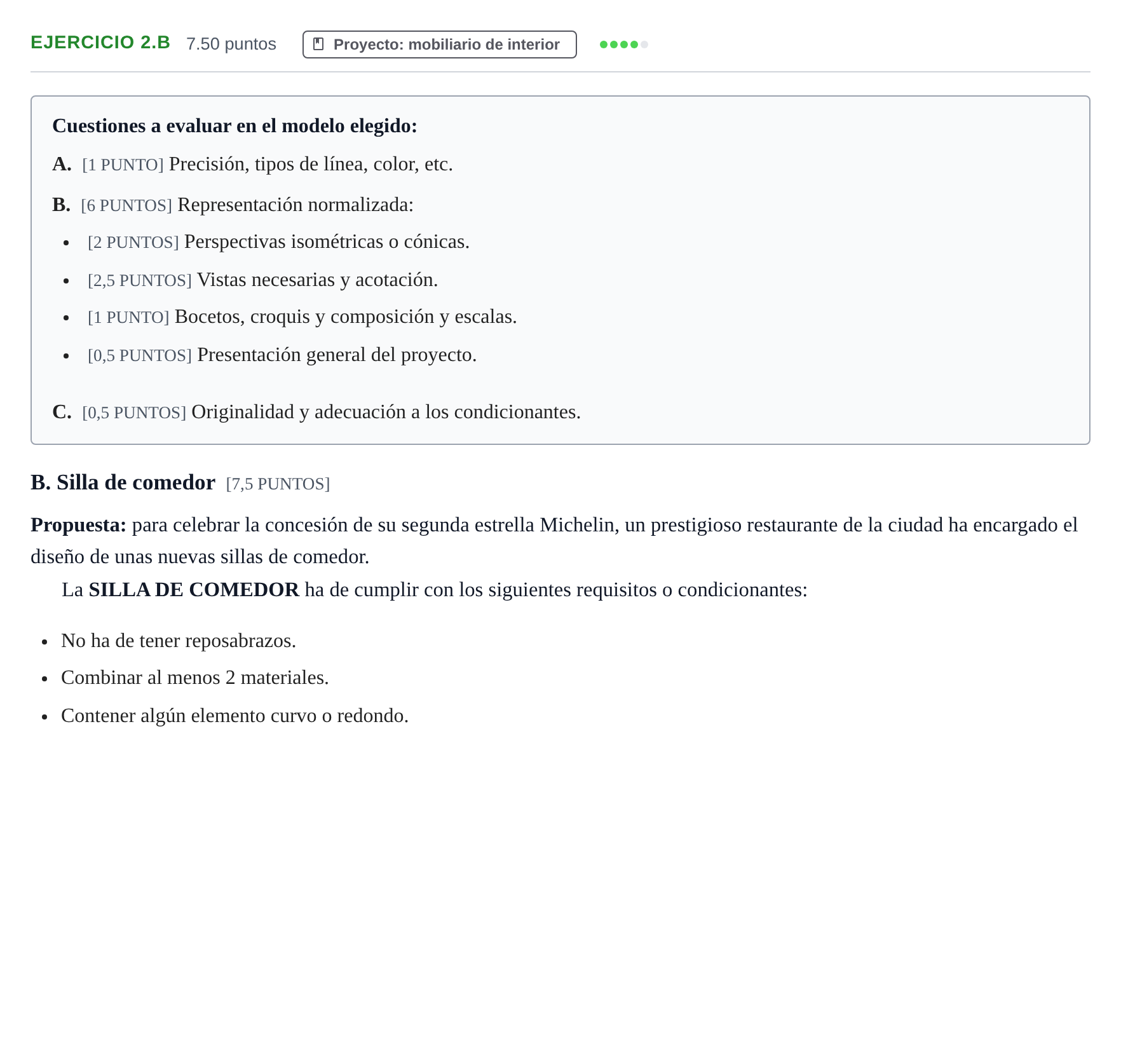

Enunciado: Ejercicio 2.B · Diseño PAU Cantabria Extraordinaria 2022

Solución

Solución de AprenAI (no es la oficial)

B. Silla de comedor: diseño y representación gráfica normalizada cumpliendo los condicionantes exigidos.

Solución: Propuesta de diseño: Silla 'Michelin Curve' de comedor: - Estructura y forma: Respaldo continuo semicircular en madera curvada contrachapada de nogal que abraza la espalda sin llegar a formar reposabrazos. Asiento circular tapizado en cuero natural color coñac. - Base y patas: Estructura tubular estilizada de acero inoxidable con acabado latón cepillado (dorado satinado), uniendo calidez y distinción. - Dimensiones normalizadas aproximadas: Altura de asiento: 45 cm; diámetro de asiento: 46 cm; altura total del respaldo: 78 cm; separación entre patas: 48 cm. - Lámina de presentación: 1. Fase de ideación: 2 o 3 bocetos y croquis a mano alzada mostrando alternativas morfológicas. 2. Sistema diédrico (escala 1:10 o 1:5): Alzado, planta y perfil izquierdo acotados según norma UNE (cotas generales y de ergonomía). 3. Representación tridimensional: Perspectiva cónica o isométrica sombreada y texturizada que evidencia los dos materiales (madera curvada, textil/cuero y metal satinado). 4. Valoración formal y cromática adecuada a la alta cocina de vanguardia.

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
