Ejercicio 2.C · Diseño PAU Cantabria Extraordinaria 2022

Tema: Proyecto: mobiliario de interior · Del examen Extraordinaria (2022)

Enunciado

Cuestiones a evaluar en el modelo elegido:

A. [1 PUNTO] Precisión, tipos de línea, color, etc.

B. [6 PUNTOS] Representación normalizada:

[2 PUNTOS] Perspectivas isométricas o cónicas.

[2,5 PUNTOS] Vistas necesarias y acotación.

[1 PUNTO] Bocetos, croquis y composición y escalas.

[0,5 PUNTOS] Presentación general del proyecto.

C. [0,5 PUNTOS] Originalidad y adecuación a los condicionantes.

C. Botellero para 20 botellas [7,5 PUNTOS]

Propuesta: una bodega de vinos va a introducir en el mercado una marca de vinos ecológicos. Como parte del lanzamiento de este nuevo producto se van a diseñar unos botelleros.

El BOTELLERO PARA 20 BOTELLAS ha de cumplir con los siguientes requisitos o condicionantes:

Ha de tener cabida para 20 botellas acomodadas correctamente.

La posición para colocar las botellas ha de ser horizontal o inclinada.

Los materiales empleados han de tener en cuenta que son botelleros destinados para un vino ecológico.

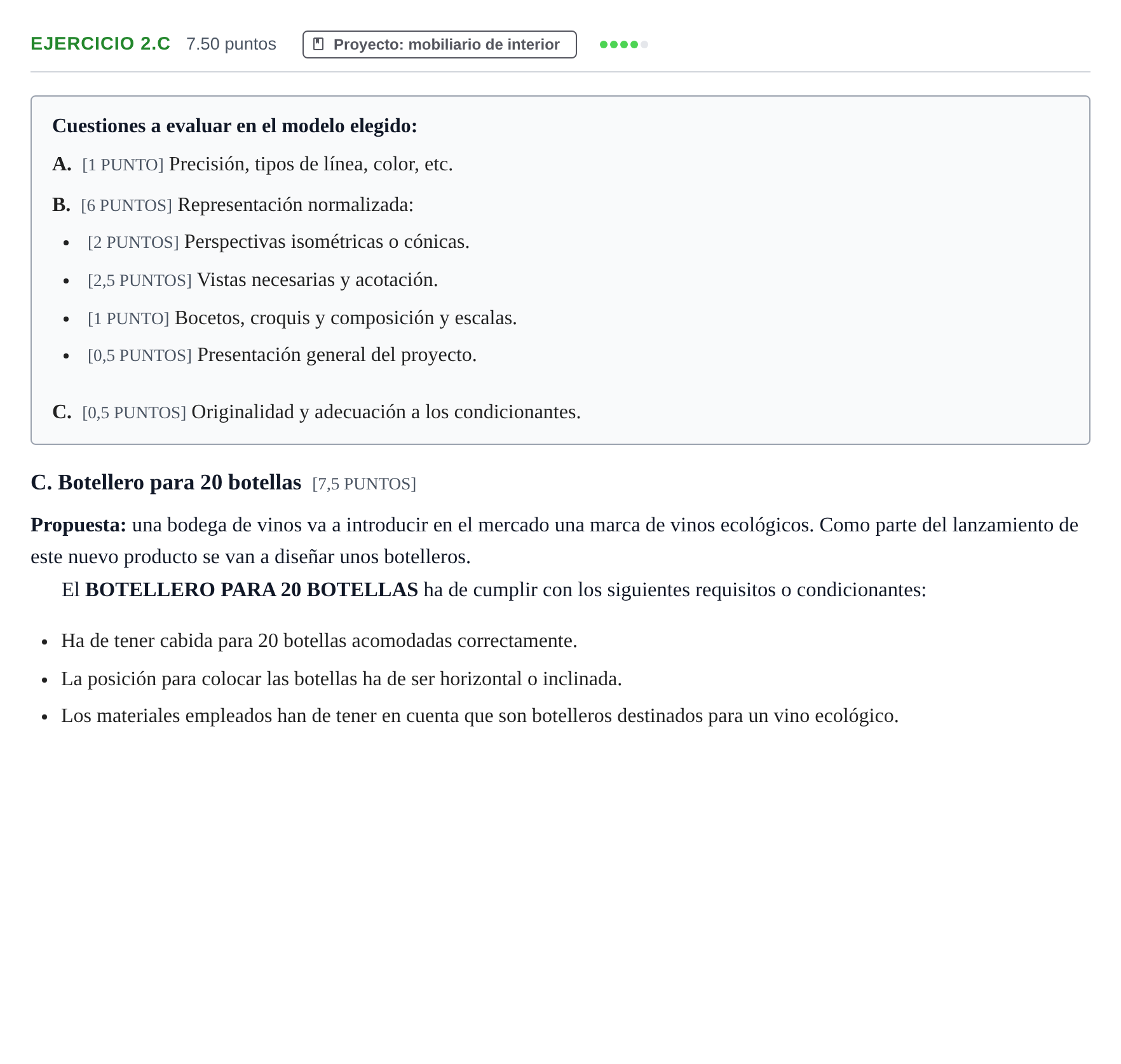

Enunciado: Ejercicio 2.C · Diseño PAU Cantabria Extraordinaria 2022

Solución

Solución de AprenAI (no es la oficial)

C. Botellero para 20 botellas: diseño y representación gráfica normalizada cumpliendo los condicionantes exigidos.

Solución: Propuesta de diseño: Botellero modular 'Eco-Vine 20': - Configuración y capacidad: Estructura en celosía de 5 filas por 4 columnas (20 alojamientos individuales de 10x10 cm). Cada compartimento aloja la botella estándar tipo bordelesa (diámetro 75 mm, altura 300 mm) en posición horizontal con leve inclinación frontal de 3° para conservar el corcho en contacto con el vino. - Materiales ecológicos: Madera maciza de pino o bambú con certificación FSC tratada con aceites vegetales naturales, combinada con pasadores de unión en corcho aglomerado reciclado o cuerda de cáñamo tensada, evitando colas sintéticas y adhesivos tóxicos. - Dimensiones generales: Ancho: 480 mm; Fondo: 320 mm; Alto: 600 mm. - Lámina de presentación: 1. Croquis preparatorios del sistema de encaje y ensamble de piezas. 2. Sistema diédrico a escala acotado conforme a norma (alzado principal mostrando la retícula 4x5, planta y perfil donde se aprecia la posición horizontal/inclinada de las botellas). 3. Perspectiva cónica o isométrica con acabado en color y sombra propia y arrojada que transmita calidez y sostenibilidad.
