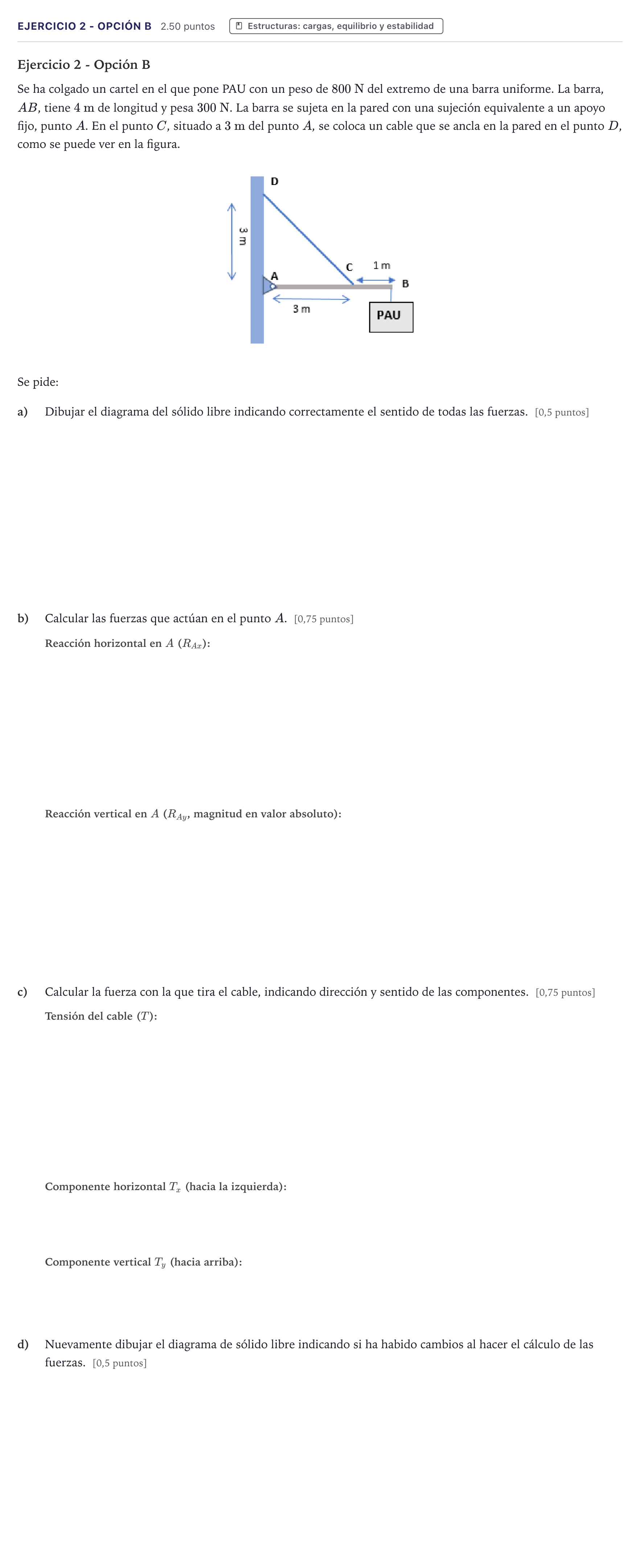

Ejercicio 2 - Opción B · Tecnología e Ingeniería II PAU Canarias Junio 2026

Ejercicio 2 - Opción B

Se ha colgado un cartel en el que pone PAU con un peso de $800\text{ N}$ del extremo de una barra uniforme. La barra, $AB$, tiene $4\text{ m}$ de longitud y pesa $300\text{ N}$. La barra se sujeta en la pared con una sujeción equivalente a un apoyo fijo, punto $A$. En el punto $C$, situado a $3\text{ m}$ del punto $A$, se coloca un cable que se ancla en la pared en el punto $D$, como se puede ver en la figura.

Se pide:

a)

Dibujar el diagrama del sólido libre indicando correctamente el sentido de todas las fuerzas. [0,5 puntos]

b)

Calcular las fuerzas que actúan en el punto $A$. [0,75 puntos]

c)

Calcular la fuerza con la que tira el cable, indicando dirección y sentido de las componentes. [0,75 puntos]

d)

Nuevamente dibujar el diagrama de sólido libre indicando si ha habido cambios al hacer el cálculo de las fuerzas. [0,5 puntos]
