Ejercicio Grupo A - Cuestión 3 · Física PAU Canarias Julio 2022

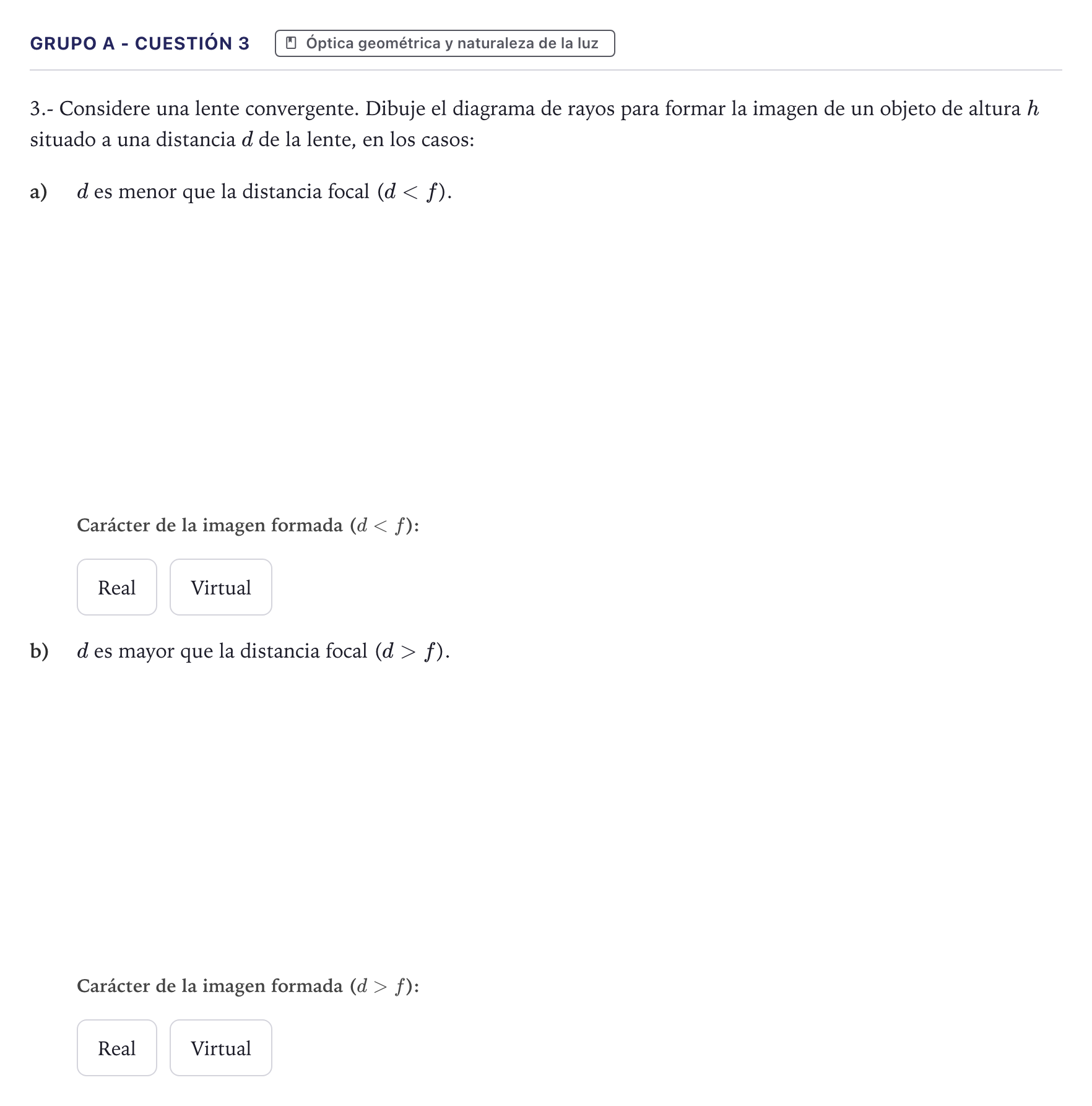

3.- Considere una lente convergente. Dibuje el diagrama de rayos para formar la imagen de un objeto de altura h situado a una distancia d de la lente, en los casos: a) d es menor que la distancia focal, b) d es mayor que la distancia focal. Indique, en ambos casos, si la imagen formada es real o virtual.

Solución: a) Caso $d < f$: - Rayo 1: Paralelo al eje óptico, se refracta pasando por el foco imagen $F'$. - Rayo 2: Pasa por el centro óptico de la lente sin desviarse. - Los rayos refractados divergen; sus prolongaciones hacia atrás se cortan del mismo lado del objeto. - Imagen: Virtual, mayor (aumentada) y derecha. b) Caso $d > f$: - Rayo 1: Paralelo al eje óptico, se refracta pasando por el foco imagen $F'$. - Rayo 2: Pasa por el centro óptico sin desviarse. - Los rayos refractados convergen y se cortan tras atravesar la lente. - Imagen: Real, invertida (mayor o menor según si $d$ está entre $f$ y $2f$, o si $d > 2f$).
