Ejercicio Grupo A - Problema 4 · Física PAU Canarias Junio 2023

Tema: Óptica geométrica y naturaleza de la luz · Del examen Junio (2023)

Enunciado

Un objeto luminoso de 3 cm3\text{ cm} de altura está situado a 2 m2\text{ m} de distancia de una pantalla. Entre el objeto y la pantalla se coloca una lente delgada, de distancia focal desconocida, de tal manera que se produce sobre la pantalla una imagen de 12 cm12\text{ cm} de altura.

a)

Indique la naturaleza de la lente y el tipo de imagen producida, y realice la construcción del diagrama de rayos.

b)

Calcule el aumento lateral y las posiciones del objeto y de la imagen.

c)

Calcule la distancia focal de la lente y su potencia.

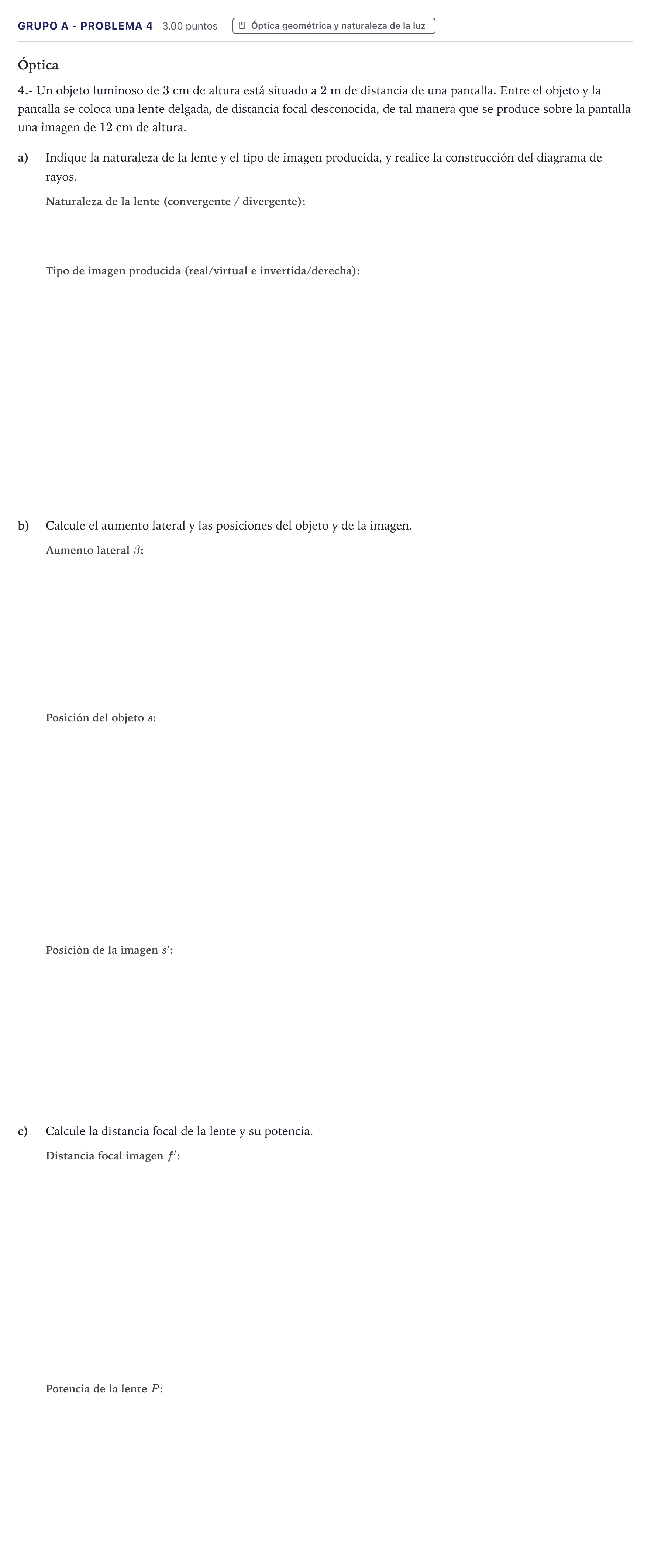

Enunciado: Ejercicio Grupo A - Problema 4 · Física PAU Canarias Junio 2023

Solución

Solución de AprenAI (no es la oficial)

a) Indique la naturaleza de la lente

Solución: Convergente

a) Indique el tipo de imagen producida

Solución: Real e invertida / Real

a) Realice la construcción del diagrama de rayos

Solución: Diagrama de rayos para lente convergente con objeto situado a una distancia entre ff y 2f2f: 1. Rayo paralelo al eje óptico que incide en la lente y se refracta pasando por el foco imagen F′F'. 2. Rayo que pasa por el centro óptico OO sin desviarse. 3. Rayo que pasa por el foco objeto FF y emerge paralelo al eje óptico. La intersección de los rayos refractados detrás de la lente determina la posición de la imagen real, invertida y de mayor tamaño (y′=−12 cmy' = -12\text{ cm}) sobre la pantalla a 2 m2\text{ m} del objeto.

b) Calcule el aumento lateral

Solución: −4-4

Las soluciones de los 4 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
