Ejercicio Grupo A - Cuestión 2 · Física PAU Canarias Julio 2021

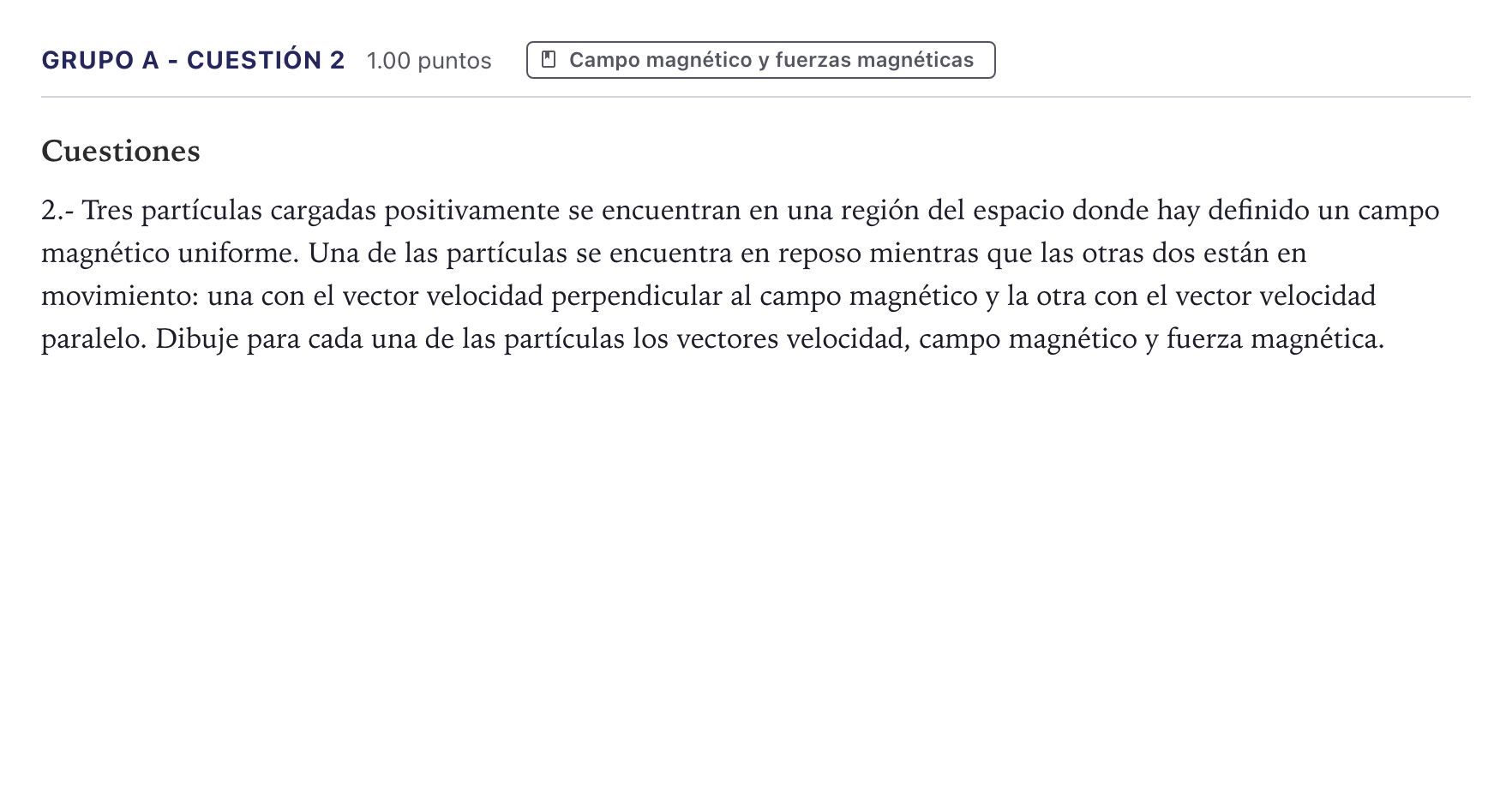

2.- Dibuje para cada una de las partículas los vectores velocidad, campo magnético y fuerza magnética.

Solución: El esquema debe mostrar los tres casos: 1. Partícula en reposo ($v=0$): Se dibuja el vector $\vec{B}$; no hay vector $\vec{v}$ (o $\vec{v} = \vec{0}$) y por tanto la fuerza magnética es nula ($\vec{F}_m = \vec{0}$). 2. Partícula con velocidad paralela al campo ($\vec{v} \parallel \vec{B}$): Los vectores $\vec{v}$ y $\vec{B}$ se dibujan en la misma dirección (paralelos o antiparalelos). Como el producto vectorial es nulo, la fuerza magnética es nula ($\vec{F}_m = \vec{0}$). 3. Partícula con velocidad perpendicular al campo ($\vec{v} \perp \vec{B}$): Se dibujan $\vec{v}$ y $\vec{B}$ formando un ángulo de $90^\circ$. Como $q > 0$, el vector $\vec{F}_m$ es perpendicular a ambos, siguiendo la regla de la mano derecha (por ejemplo, si $\vec{v}$ va hacia la derecha y $\vec{B}$ entra en el plano, $\vec{F}_m$ apunta hacia arriba; o si $\vec{v}$ va a la derecha y $\vec{B}$ hacia arriba, $\vec{F}_m$ sale del plano).
