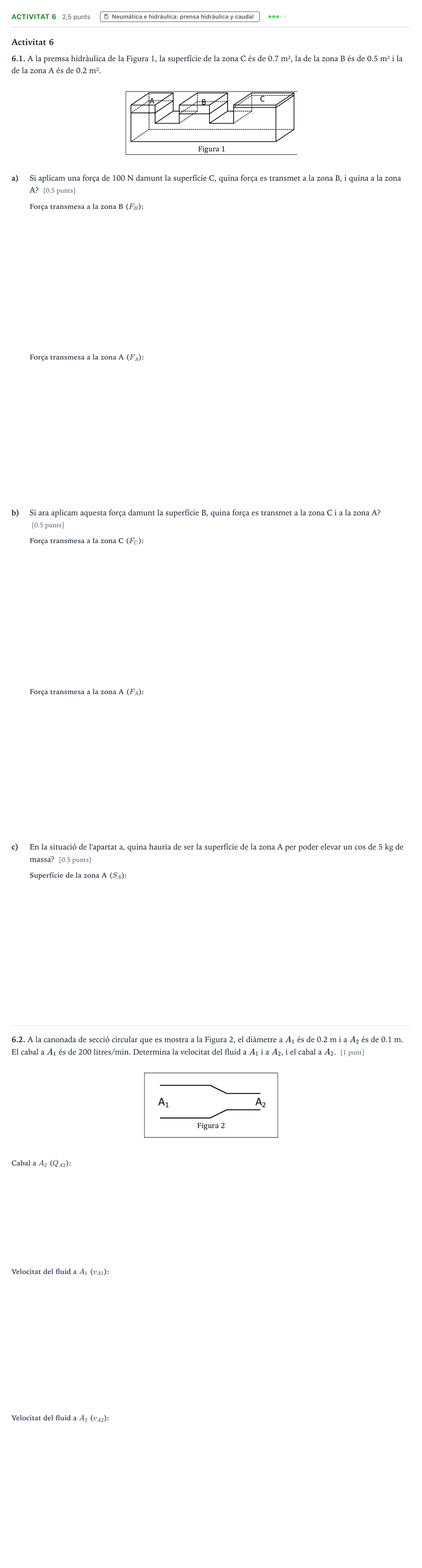

Ejercicio Activitat 6 · Tecnología e Ingeniería II PAU Baleares Ordinaria 2024

Activitat 6

6.1. A la premsa hidràulica de la Figura 1, la superfície de la zona C és de 0.7 m², la de la zona B és de 0.5 m² i la de la zona A és de 0.2 m².

a)

Si aplicam una força de 100 N damunt la superfície C, quina força es transmet a la zona B, i quina a la zona A? [0.5 punts]

b)

Si ara aplicam aquesta força damunt la superfície B, quina força es transmet a la zona C i a la zona A? [0.5 punts]

c)

En la situació de l'apartat a, quina hauria de ser la superfície de la zona A per poder elevar un cos de 5 kg de massa? [0.5 punts]

6.2. A la canonada de secció circular que es mostra a la Figura 2, el diàmetre a $A_1$ és de 0.2 m i a $A_2$ és de 0.1 m. El cabal a $A_1$ és de 200 litres/min. Determina la velocitat del fluid a $A_1$ i a $A_2$, i el cabal a $A_2$. [1 punt]
