Ejercicio Apartat 3 - Opció B · Tecnología e Ingeniería II PAU Baleares Extraordinaria 2026
Tema: Neumática e hidráulica: prensa hidráulica y caudal · Del examen Extraordinaria (2026)
Enunciado

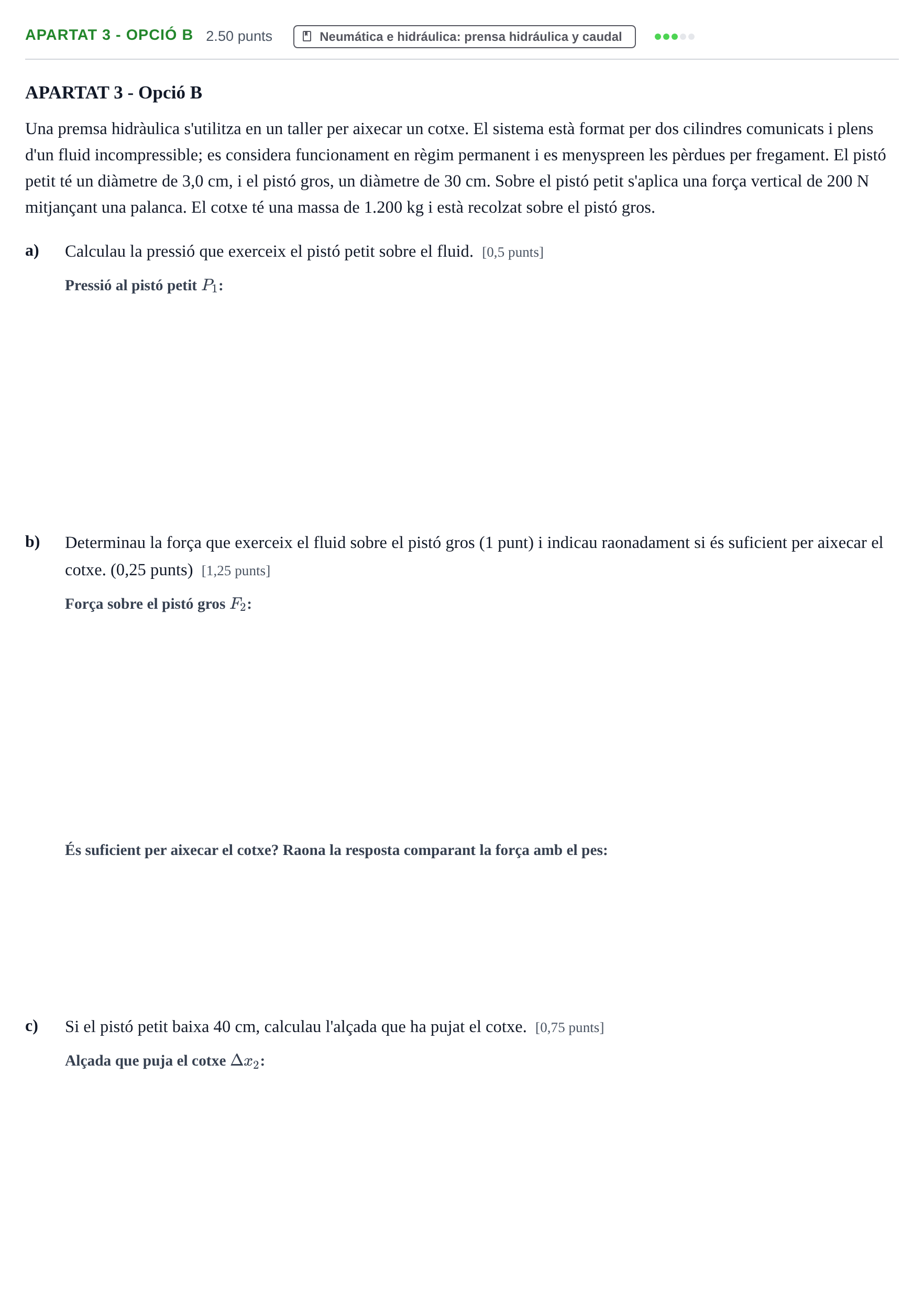

APARTAT 3 - Opció B
Una premsa hidràulica s'utilitza en un taller per aixecar un cotxe. El sistema està format per dos cilindres comunicats i plens d'un fluid incompressible; es considera funcionament en règim permanent i es menyspreen les pèrdues per fregament. El pistó petit té un diàmetre de 3,0 cm, i el pistó gros, un diàmetre de 30 cm. Sobre el pistó petit s'aplica una força vertical de 200 N mitjançant una palanca. El cotxe té una massa de 1.200 kg i està recolzat sobre el pistó gros.
a)
Calculau la pressió que exerceix el pistó petit sobre el fluid. [0,5 punts]
b)
Determinau la força que exerceix el fluid sobre el pistó gros (1 punt) i indicau raonadament si és suficient per aixecar el cotxe. (0,25 punts) [1,25 punts]
c)
Si el pistó petit baixa 40 cm, calculau l'alçada que ha pujat el cotxe. [0,75 punts]
Solución
Según los criterios oficiales de corrección
a) Calculau la pressió que exerceix el pistó petit sobre el fluid.
Solución: Pa / 283 kPa / 2,83 bar
b) Determinau la força que exerceix el fluid sobre el pistó gros
Solución: N / 20 kN
b) indicau raonadament si és suficient per aixecar el cotxe.
Solución: Sí, és suficient perquè la força transmesa () és superior al pes del cotxe ().
c) Si el pistó petit baixa 40 cm, calculau l'alçada que ha pujat el cotxe.
Solución: 0,004 m / 0,4 cm / 4 mm
