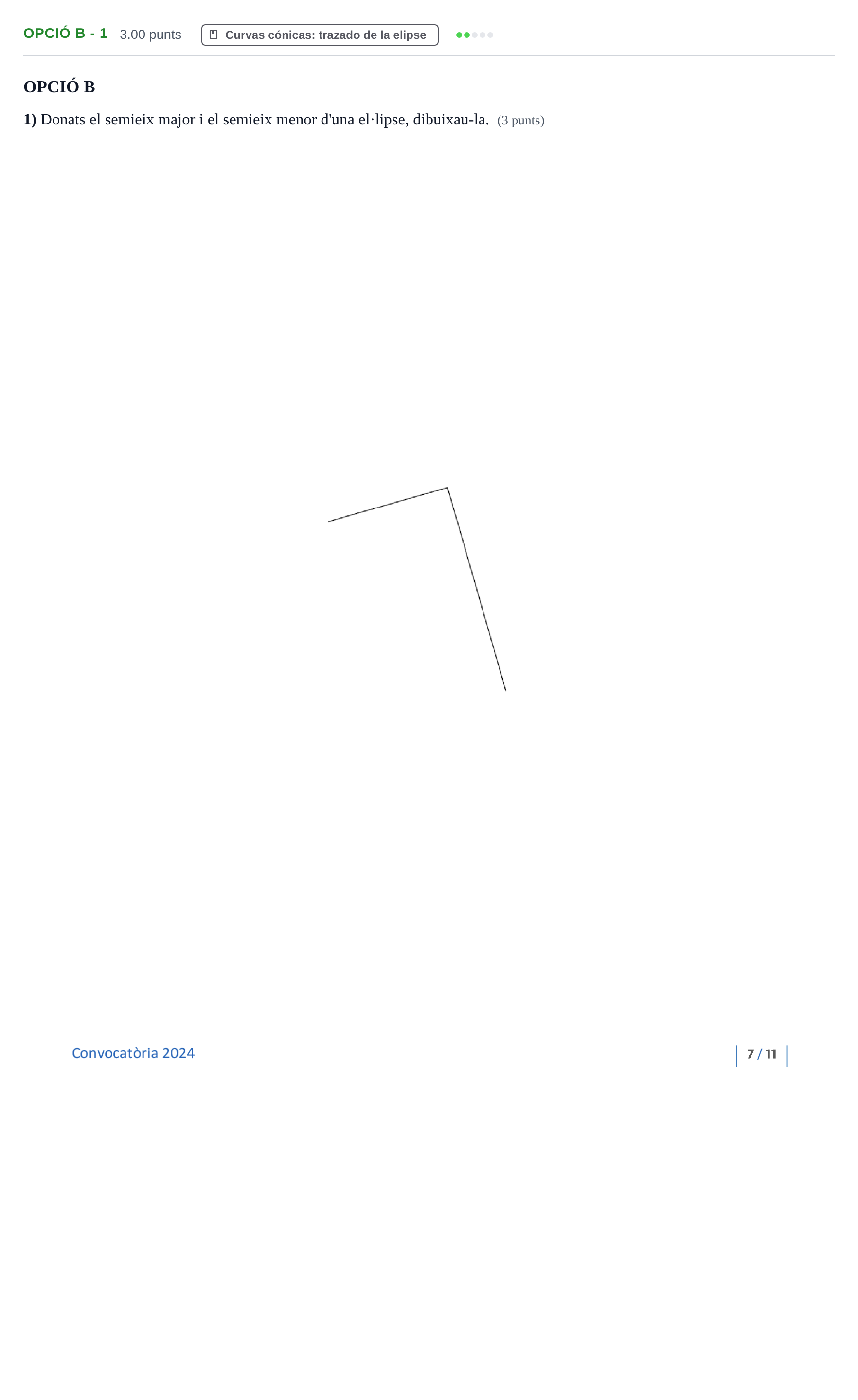

Ejercicio Opció B - 1 · Dibujo técnico II PAU Baleares Ordinaria 2024

Donats el semieix major i el semieix menor d'una el·lipse, dibuixau-la. (3 punts)

Solución: Tocat l'origen comú dels dos semieixos perpendiculars, es completen els eixos major $AB = 2a$ i menor $CD = 2b$. Es troben els focus $F$ i $F'$ punxant al vèrtex de l'eix menor amb radi $a$, o bé es construeix l'el·lipse mitjançant qualsevol mètode homologat (afinitat / circumferències concèntriques de radis $a$ i $b$, o traçat per punts).
