Ejercicio Opció B - Exercici 1 · Dibujo técnico II PAU Baleares Extraordinaria 2022

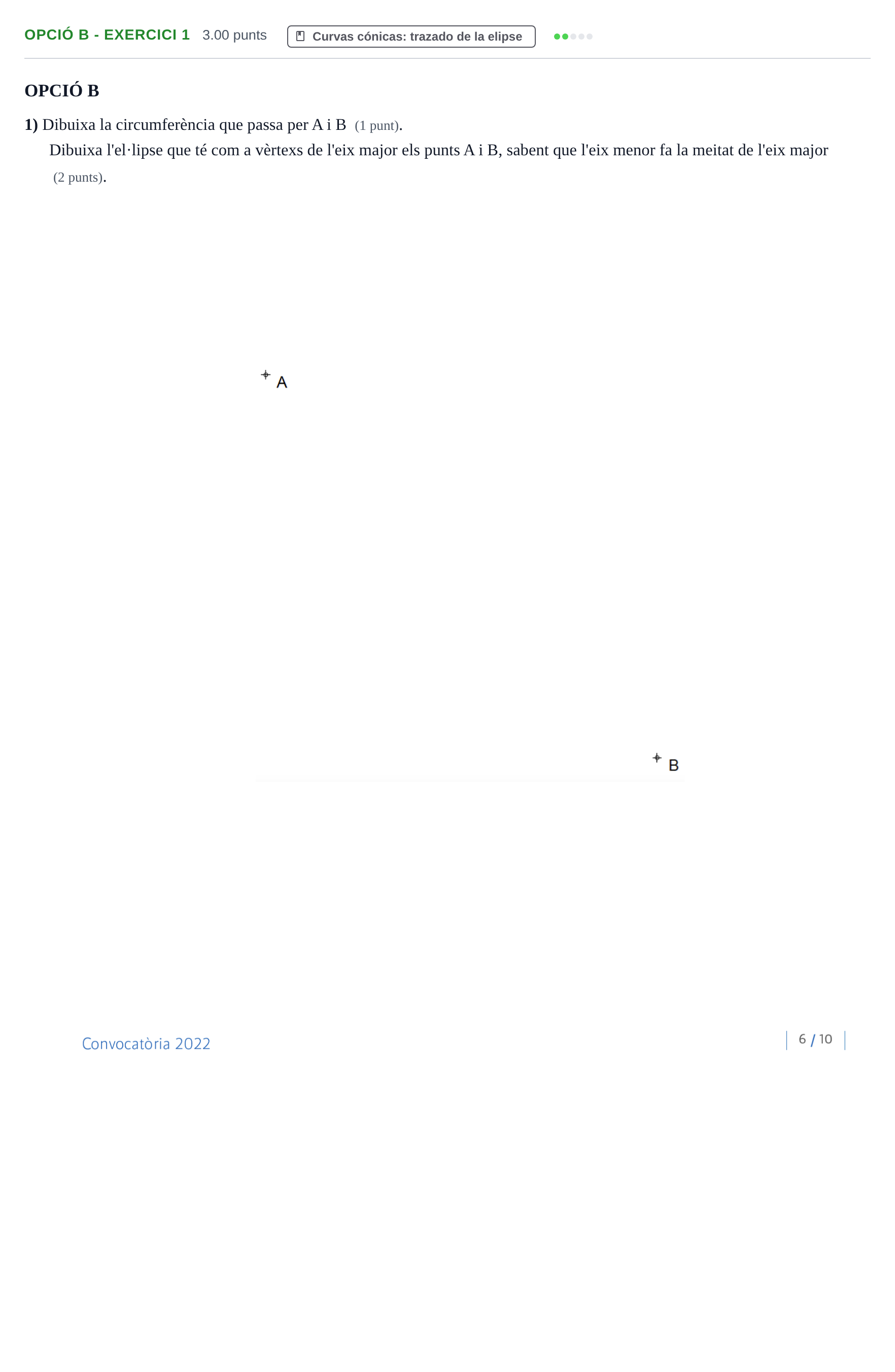

1) Dibuixa la circumferència que passa per A i B (1 punt). Dibuixa l'el·lipse que té com a vèrtexs de l'eix major els punts A i B, sabent que l'eix menor fa la meitat de l'eix major (2 punts).

Solución: Construcció gràfica de: 1. La mediatriu del segment $AB$ per determinar el punt mitjà $O$ (centre) i el traçat de la circumferència de diàmetre $AB$ que passa per ambdós punts. 2. L'eix menor sobre la mediatriu de longitud igual a la meitat de $AB$ (és a dir, semieix menor igual a la quarta part de $AB$, o la meitat del radi). 3. El traçat complet de l'el·lipse a partir dels seus eixos conjugats/principals mitjançant punts o mètode homologat.
