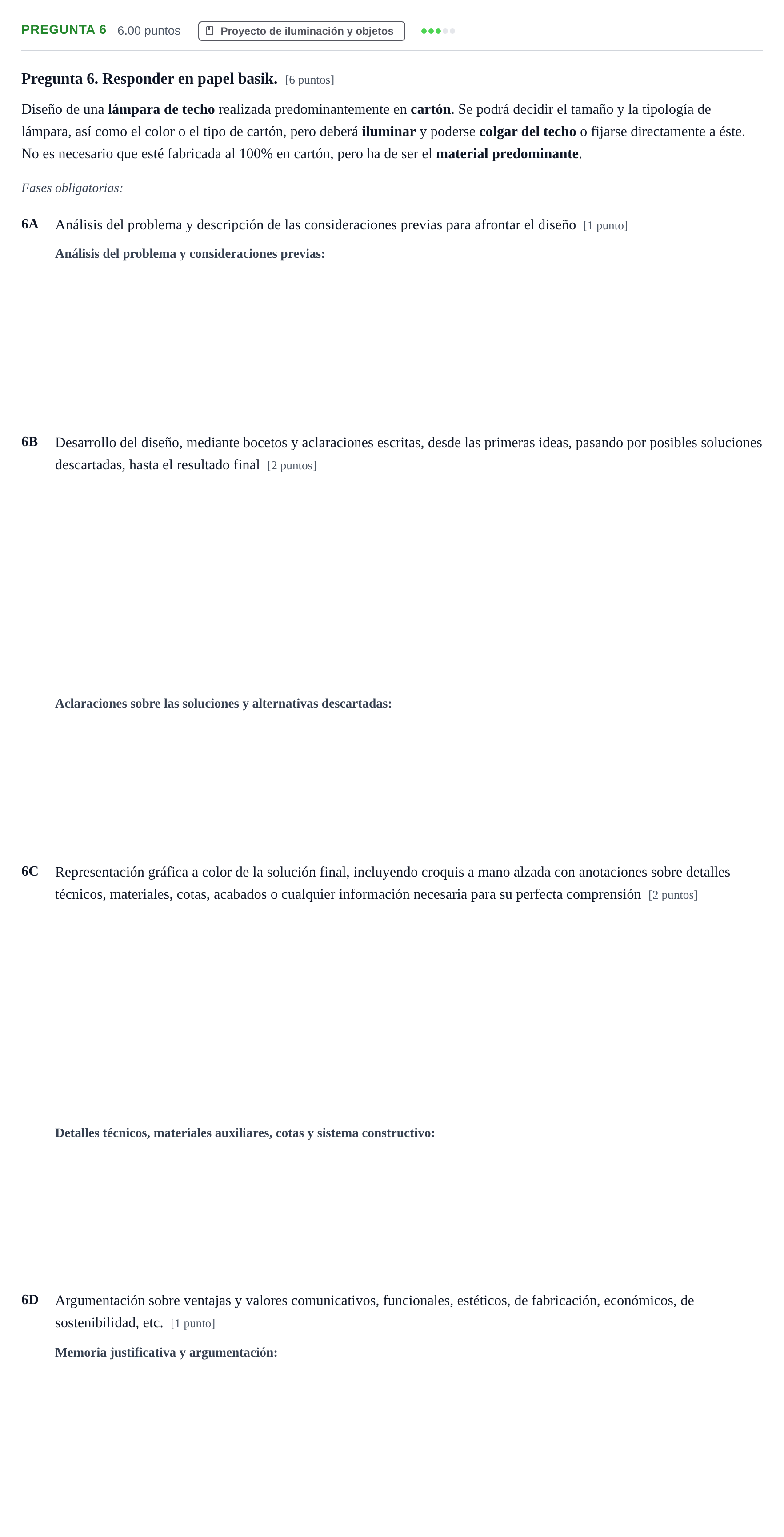

Pregunta 6 · Diseño PAU Asturias Ordinaria 2025

6A Análisis del problema y descripción de las consideraciones previas para afrontar el diseño (1 punto)

Solución: Análisis previo del producto: - Tipo de iluminación: ambiental difusa, puntual directa (hacia mesa) o tamizada. - Características del material: cartón ondulado (microcanal, canal simple o doble) o cartón compacto/nido de abeja. Buen aislante, ligero y moldeable. - Seguridad técnica: uso obligatorio de portalámparas normalizado y bombilla LED para evitar calentamiento por disipación térmica y riesgo de ignición del cartón. - Fijación y suspensión: cable textil portante reforzado o florón metálico de techo con pieza intermedia de sujeción al casquillo.

6B Desarrollo del diseño, mediante bocetos y aclaraciones escritas, desde las primeras ideas, pasando por posibles soluciones descartadas, hasta el resultado final (2 puntos)

Solución: Memoria del proceso formal y estructural: - Exploración geométrica inicial: pantallas prismáticas, pantallas cilíndricas curvadas, estructuras orgánicas o por lamas repetitivas/costillas radiales. - Soluciones descartadas: por ejemplo, unión mediante adhesivos sintéticos complejos (descartada por dificultar el reciclaje y montaje) o formas cerradas que acumulan calor y bloquean la luz. - Elección definitiva: sistema de costillas o anillos de cartón ensamblados mediante ranuras que tamizan la luz y proyectan sombras decorativas.

6C Detalles técnicos, materiales auxiliares, cotas y sistema constructivo (2 puntos)

Solución: Ficha técnica y constructiva: - Componentes no de cartón: casquillo E27 de baquelita/termoplástico, cable suspendido con recubrimiento textil de 1,5 m y florón de techo con regleta de conexión. - Dimensiones generales: diámetro/anchura (ej. 40 cm), altura total de la pantalla (ej. 30 cm), grosor del cartón (ej. 3 mm). - Sistema constructivo: corte por troquelado o láser de piezas planas ensamblables sin herramientas ni pegamento. - Acabados: cartón kraft natural al exterior con opción de reflector blanco o foil interior para potenciar la reflectancia lumínica.

6D Argumentación sobre ventajas y valores comunicativos, funcionales, estéticos, de fabricación, económicos, de sostenibilidad, etc. (1 punto)

Solución: Justificación y balance de valores: - Sostenibilidad y ecodiseño: cartón 100% reciclado y biodegradable; posibilidad de embalaje plano (flat-pack) reduciendo drásticamente la huella de carbono en transporte. - Funcionales y lumínicos: calidez ambiental generada por el filtrado de luz a través de las lamas y ranuras del cartón; gran ligereza que no exige anclajes complejos en el techo. - Estéticos: tendencia nórdica/minimalista de poner en valor la honestidad del material humilde y el juego de sombras proyectadas. - Económicos y productivos: bajo coste de materia prima y procesos de corte seriado muy económicos.

Desarrollo gráfico (Bocetos 6B y Solución final a color con croquis 6C)

Solución: 6B. Bocetos preparatorios: Secuencia de bocetos rápidos a lápiz explorando morfologías, vistas axonométricas de encaje y detalles de unión de las piezas de cartón. 6C. Representación gráfica a color y detalles técnicos: - Perspectiva cónica o isométrica acabada a color con sombreado y efecto de iluminación (luz encendida proyectada). - Dibujo de despiece acotado en mm de las plantillas de cartón y del ensamble con el casquillo. - Croquis de detalle del florón y suspensión de techo.
