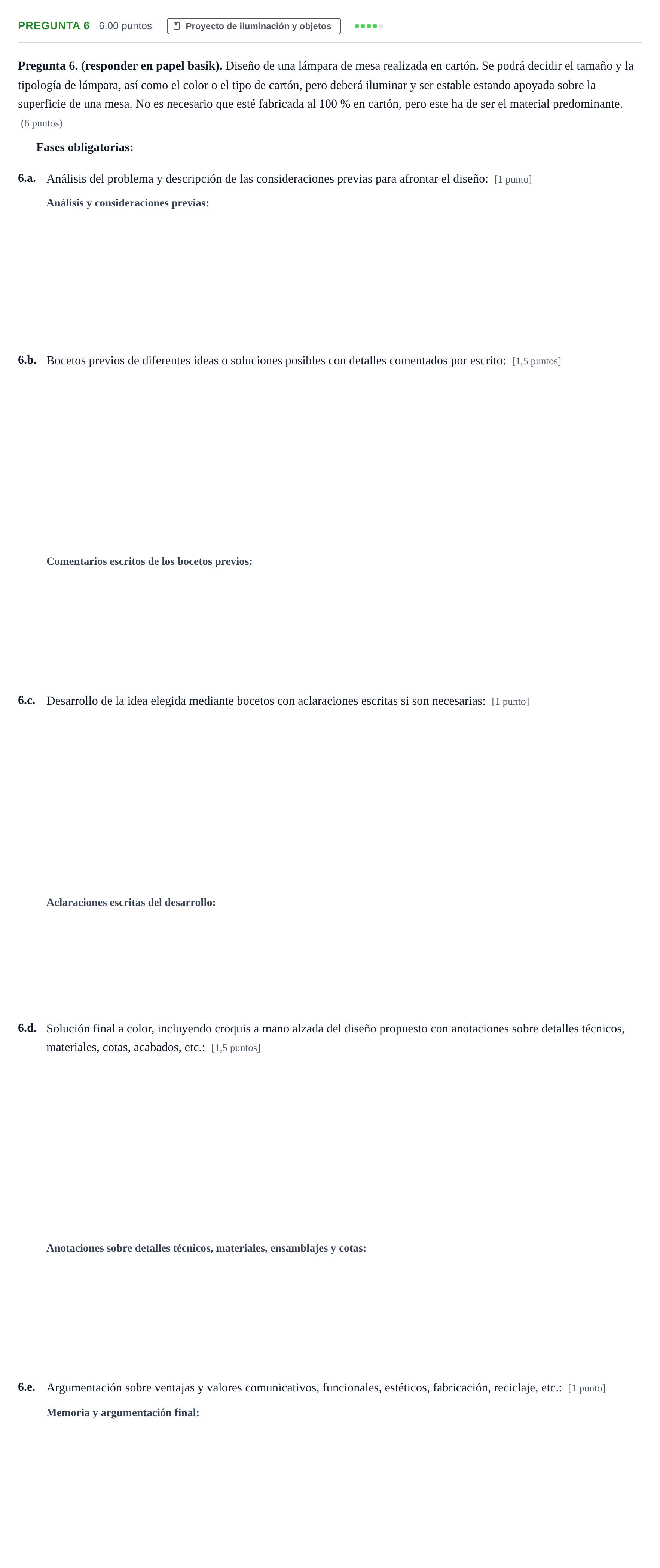

Pregunta 6 · Diseño PAU Asturias Extraordinaria 2024

6.a. Análisis del problema y descripción de las consideraciones previas para afrontar el diseño: 1 punto.

Solución: Análisis del problema que incluya: función de iluminación (luz puntual de trabajo o difusa de ambiente), estabilidad estructural sobre la mesa, ergonomía y dimensiones adecuadas, consideraciones sobre el cartón (ondulado, nido de abeja o kraft: resistencia, dirección del canal, inflamabilidad y necesidad de usar bombillas LED frías) e integración del sistema eléctrico (portalámparas, cable, interruptor).

6.b. Bocetos previos de diferentes ideas o soluciones posibles con detalles comentados por escrito: 1,5 puntos. (Comentarios escritos)

Solución: Explicación de diversas tipologías formales planteadas (lámpara articulada, pantalla plegada tipo origami, estructura por planos seriados o encajes machihembrados), analizando ventajas e inconvenientes de cada una.

6.c. Desarrollo de la idea elegida mediante bocetos con aclaraciones escritas si son necesarias: 1 punto. (Aclaraciones escritas)

Solución: Justificación de la idea seleccionada, estudio detallado del ensamblaje (pestañas, ranuras, encajes sin pegamento) y paso del cableado, garantizando que el centro de gravedad aporte estabilidad.

6.d. Solución final a color, incluyendo croquis a mano alzada del diseño propuesto con anotaciones sobre detalles técnicos, materiales, cotas, acabados, etc.: 1,5 puntos. (Anotaciones técnicas)

Solución: Definición técnica completa: acotación dimensional general y de piezas, despiece o desarrollo plano para corte (troquelado o láser), tipos de cartón y tratamientos ignífugos/barnices protectores, y especificación del casquillo/luminaria LED.

6.e. Argumentación sobre ventajas y valores comunicativos, funcionales, estéticos, fabricación, reciclaje, etc.: 1 punto.

Solución: Memoria final justificando: - Funcionalidad y ergonomía: calidad lumínica y estabilidad de apoyo. - Valores estéticos y comunicativos: aspecto contemporáneo, calidez y textura del cartón. - Fabricación y sostenibilidad: bajo coste, producción en plano (flat-pack) para optimizar el transporte, fácil montaje y total reciclabilidad al final de su ciclo de vida al no usar adhesivos tóxicos.

Fases gráficas de diseño: Bocetos previos (6.b), Desarrollo (6.c) y Solución final a color (6.d)

Solución: 6.b. Bocetos previos: Diversidad de alternativas formales de lámparas de mesa explorando distintas técnicas constructivas con cartón (plegado, láminas encoladas, ensambles). 6.c. Desarrollo de la idea: Dibujos de detalle de la solución seleccionada mostrando la relación entre la fuente de luz, la pantalla y la base de apoyo. 6.d. Solución final a color: Croquis acabado con vistas o perspectiva acotada, representación cromática de texturas de cartón y detalles de las uniones y sistema eléctrico.
