Ejercicio 1. Opción B · Dibujo técnico II PAU Asturias Ordinaria 2026

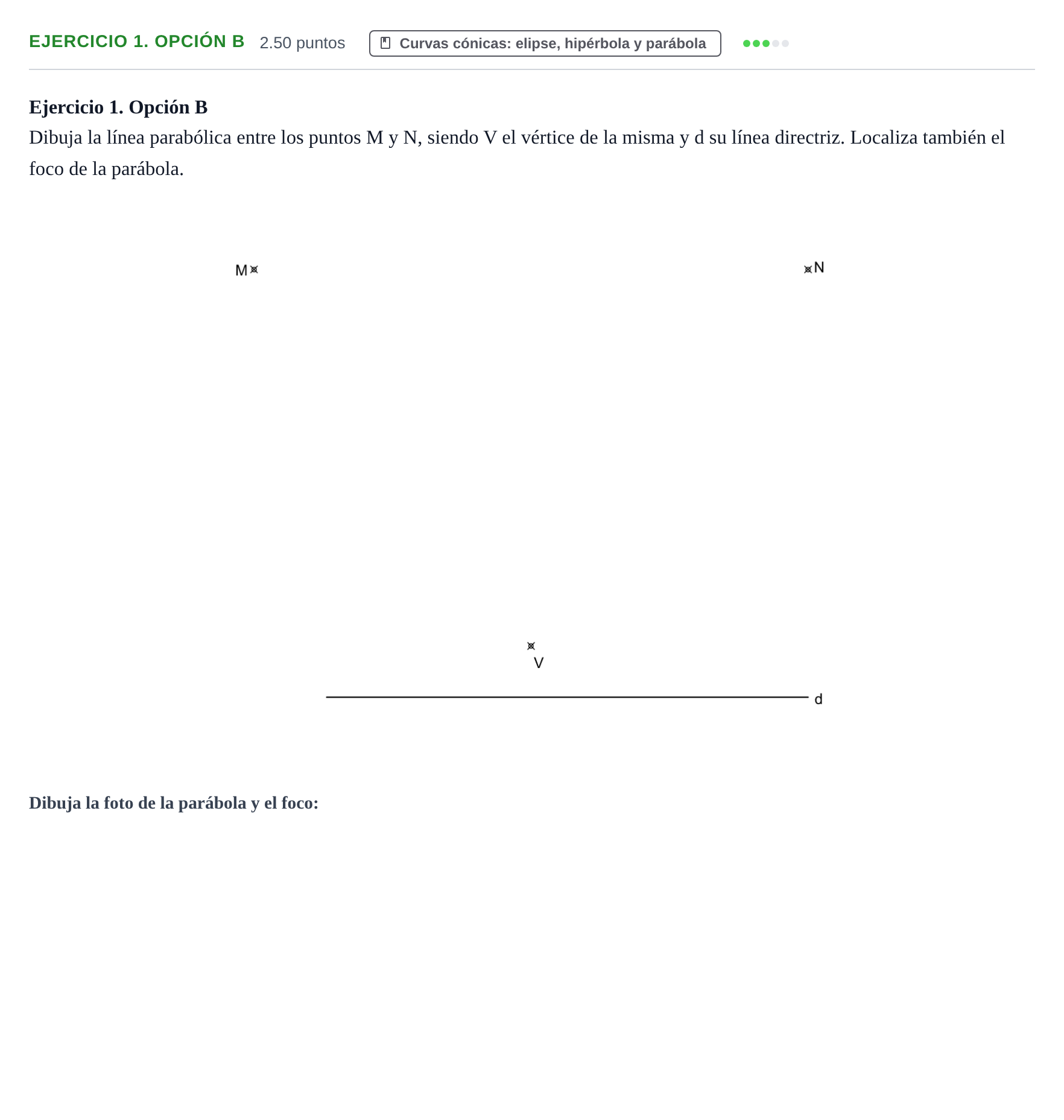

Dibuja la línea parabólica entre los puntos M y N, siendo V el vértice de la misma y d su línea directriz. Localiza también el foco de la parábola.

Solución: Determinación del foco (0,50 puntos): El foco $F$ se sitúa sobre el eje de la parábola (perpendicular a la directriz $d$ pasando por $V$) a una distancia de $V$ igual a la distancia de $V$ a la directriz $d$. Trazado de la parábola (1,50 puntos) y procedimiento empleado (0,50 puntos): Se traza la parábola mediante el método de envolventes o puntos, dividiendo los segmentos y relacionando las divisiones con el vértice para obtener las tangentes o puntos de la curva.
