Pregunta 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2026
Tema: Vistas acotadas a mano alzada · Del examen Extraordinaria (2026)
Enunciado

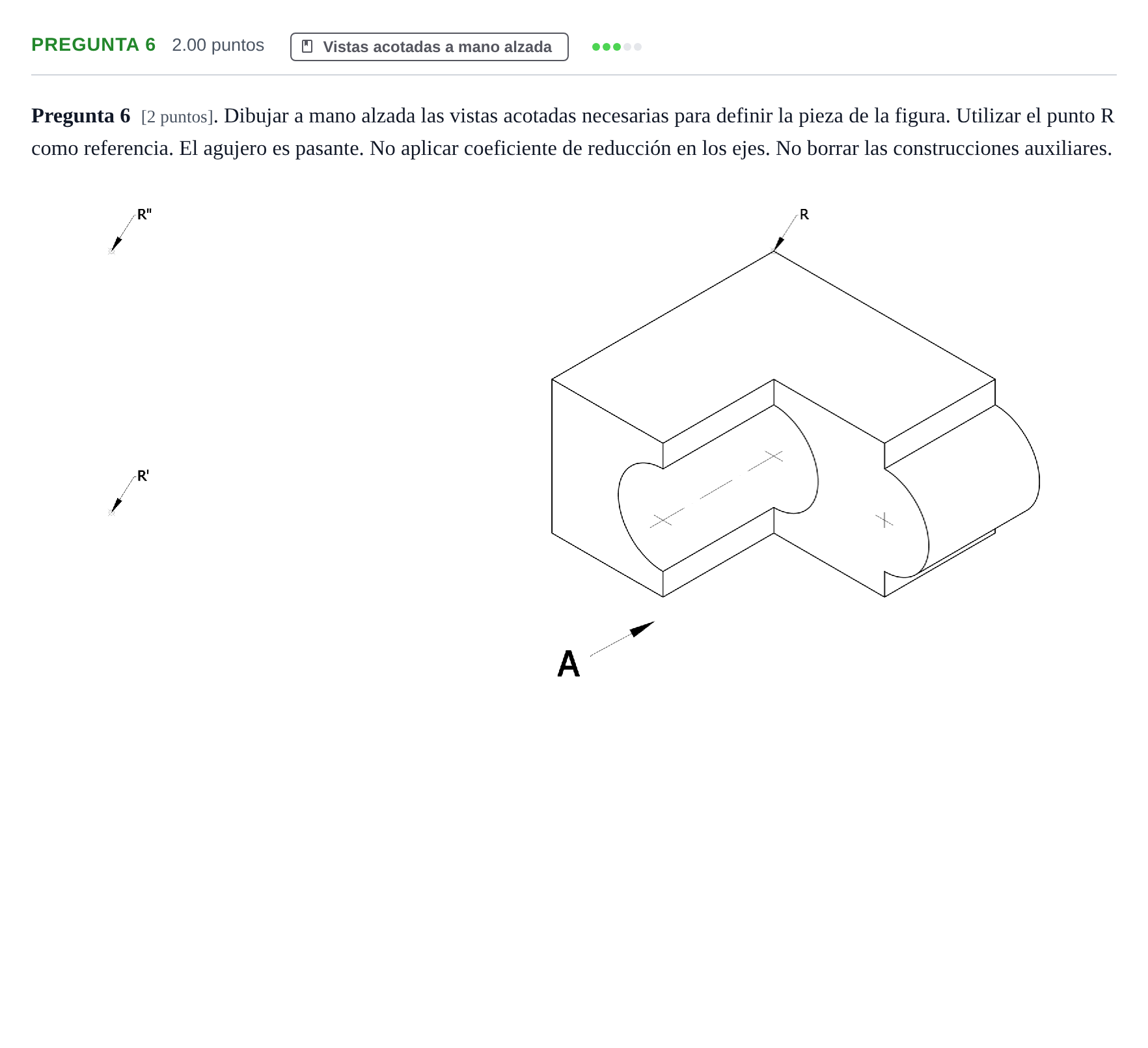

Pregunta 6 [2 puntos]. Dibujar a mano alzada las vistas acotadas necesarias para definir la pieza de la figura. Utilizar el punto R como referencia. El agujero es pasante. No aplicar coeficiente de reducción en los ejes. No borrar las construcciones auxiliares.
Solución
Según los criterios oficiales de corrección
Dibujar a mano alzada las vistas acotadas necesarias para definir la pieza de la figura. Utilizar el punto R como referencia.
Solución: Criterios específicos de corrección: - Contornos adecuados: 0,5 puntos - Acotación correcta: 1 punto - Precisión en el trazado: 0,5 puntos
