Pregunta 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2024

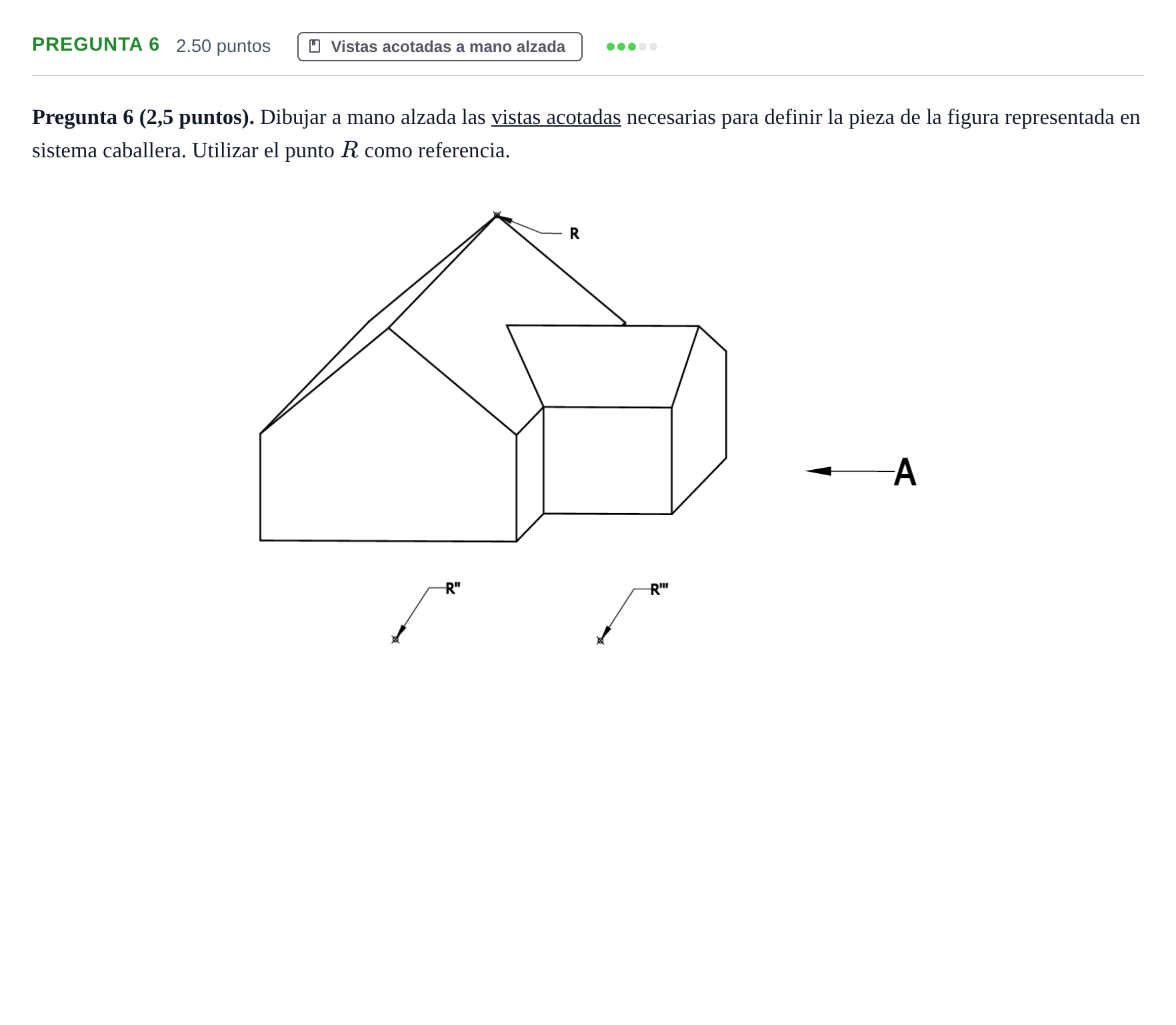

Dibujar a mano alzada las vistas acotadas necesarias para definir la pieza de la figura representada en sistema caballera. Utilizar el punto R como referencia.

Solución: Representación y acotación requeridas: - Alzado (según flecha A): Contorno de la fachada con cuerpo central a dos aguas y cuerpos laterales de altura $20$, ancho total $60$ ($15 + 30 + 15$) y altura total $40$ en el punto $R''$. - Perfil: Ancho total $75$, vértice cumbrera a $25$ desde el extremo posterior, altura cumbrera $R'''$ a $40$, altura del cuerpo anexo a $30$. - Acotación completa: Cotas de longitud ($15$, $30$, $60$ en alzado; $25$, $75$ en perfil) y de altura ($20$, $30$, $40$).
