Pregunta 6 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Extraordinaria 2024

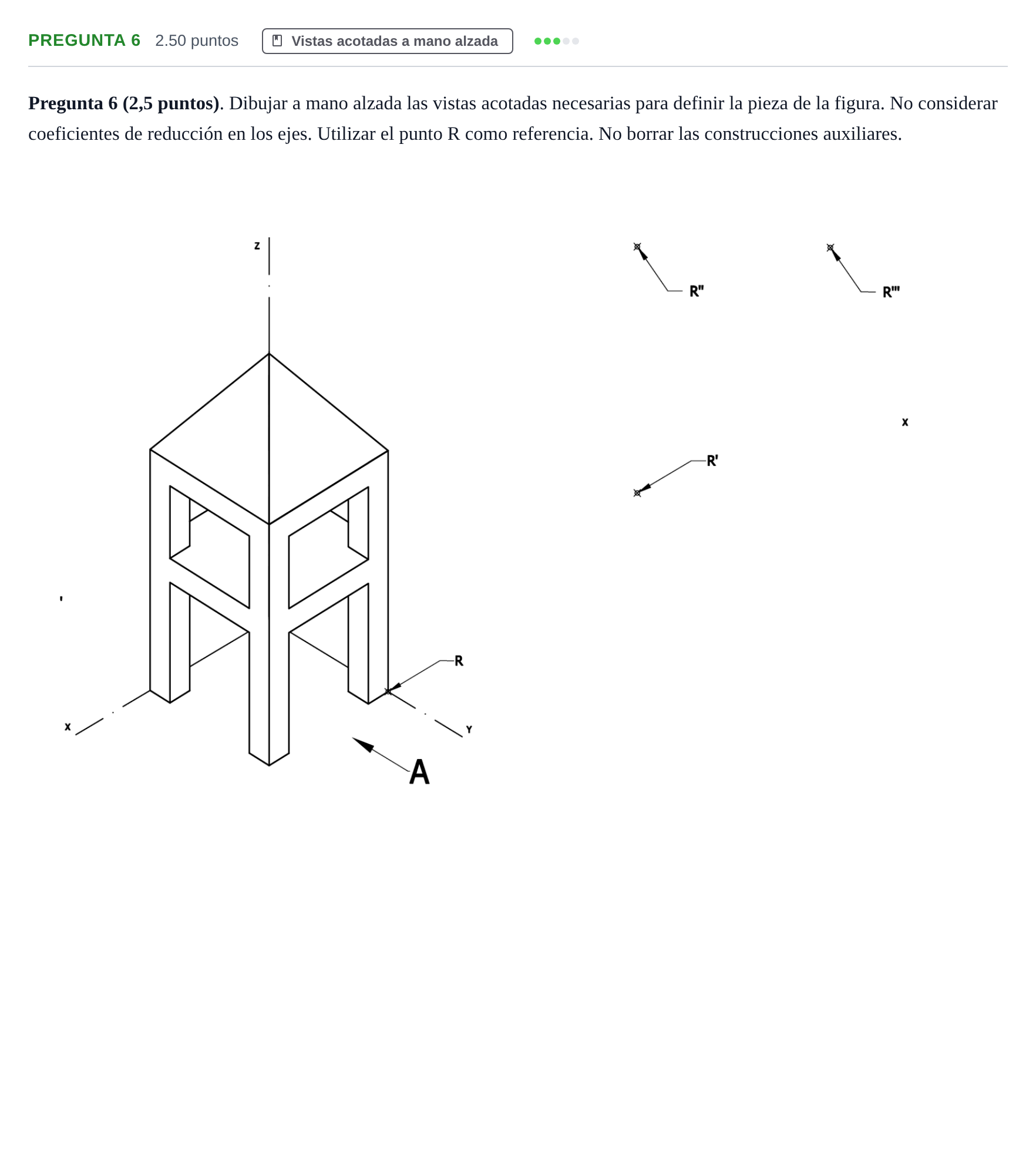

Dibujar a mano alzada las vistas acotadas necesarias para definir la pieza de la figura. No considerar coeficientes de reducción en los ejes. Utilizar el punto R como referencia. No borrar las construcciones auxiliares.

Solución: Las vistas diédricas a mano alzada y su acotación normalizada son: - Alzado (según dirección A indicada): - Ancho exterior: $30\text{ mm}$. Grosor de patas: $5\text{ mm}$ cada una. - Altura hasta la base del remate piramidal: $50\text{ mm}$. Altura del remate piramidal: $15\text{ mm}$. - Altura del hueco inferior libre: $25\text{ mm}$. Grosor del travesaño: $10\text{ mm}$. Altura del hueco superior: $15\text{ mm}$. - Perfil (vista lateral correspondiente a $R'''$): - Misma configuración simétrica con cotas de ancho de patas ($5\text{ mm}$), huecos y alturas correspondientes. - Planta (vista superior correspondiente a $R'$): - Cuadrado de $30 \times 30\text{ mm}$ con las aristas en cruz del remate piramidal y las patas ocultas indicadas con líneas discontinuas. Criterios específicos de corrección: - Contornos adecuados: 1 punto - Acotación correcta: 1 punto - Precisión en el trazado: 0,5 puntos
