Pregunta 2 · Dibujo Técnico Aplicado a las Artes Plásticas y al Diseño PAU Asturias Ordinaria 2026

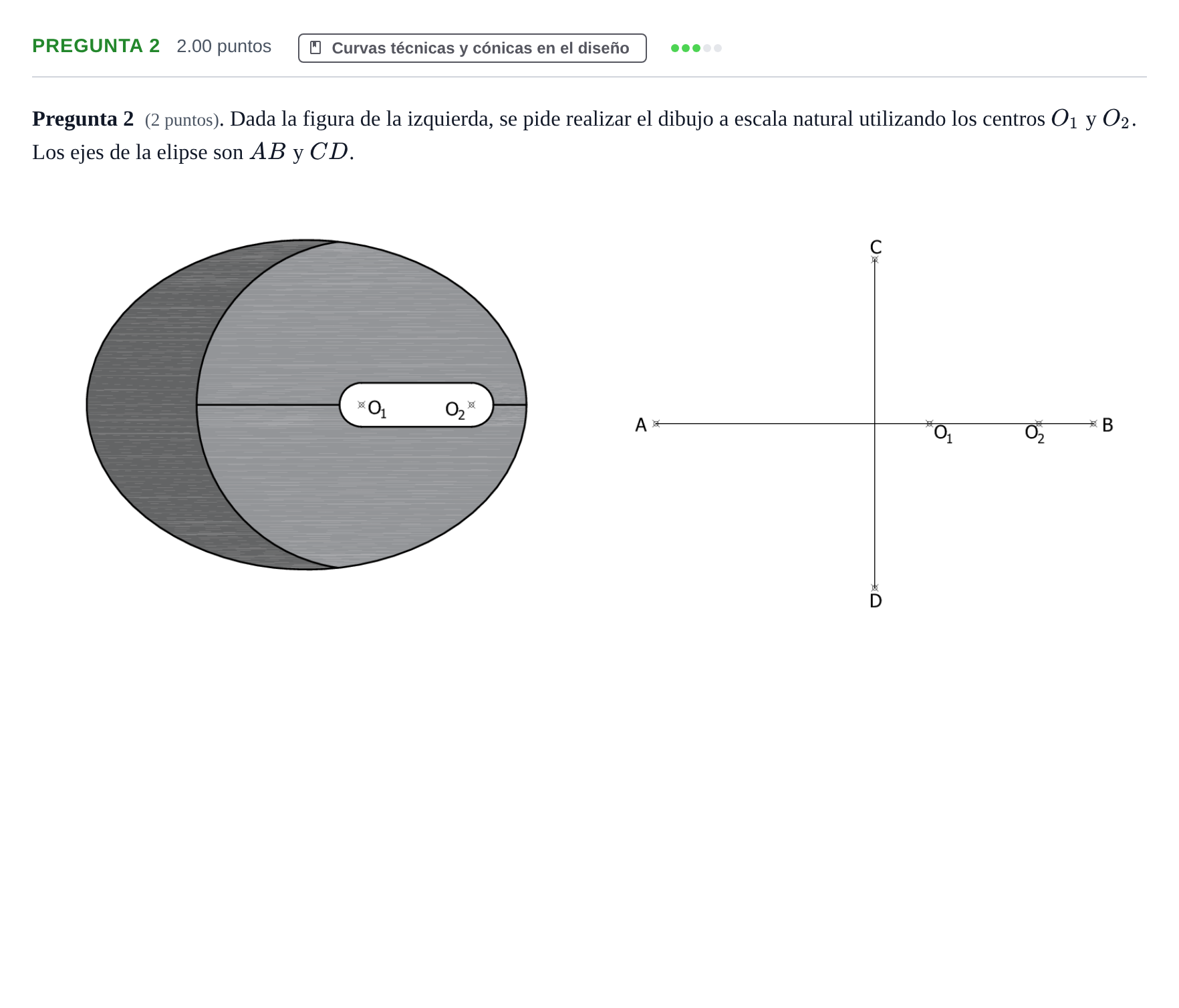

Pregunta 2 (2 puntos). Dada la figura de la izquierda, se pide realizar el dibujo a escala natural utilizando los centros $O_1$ y $O_2$. Los ejes de la elipse son $AB$ y $CD$.

Solución: Trazado geométrico: 1. Determinación de los focos $F_1$ y $F_2$: trazando un arco con centro en $C$ y radio igual al semieje mayor $OA$, cortando al eje $AB$ en los focos $F_1$ y $F_2$. 2. Construcción por puntos de la elipse: eligiendo puntos 1, 2... entre el foco y el centro, y trazando arcos con radios vectores para determinar puntos de la curva en los cuatro cuadrantes. 3. Trazado del coliso interior mediante arcos centrados en $O_1$ y $O_2$ tangentes a las rectas paralelas al eje. 4. Trazado del arco de circunferencia y delineado final del contorno.
