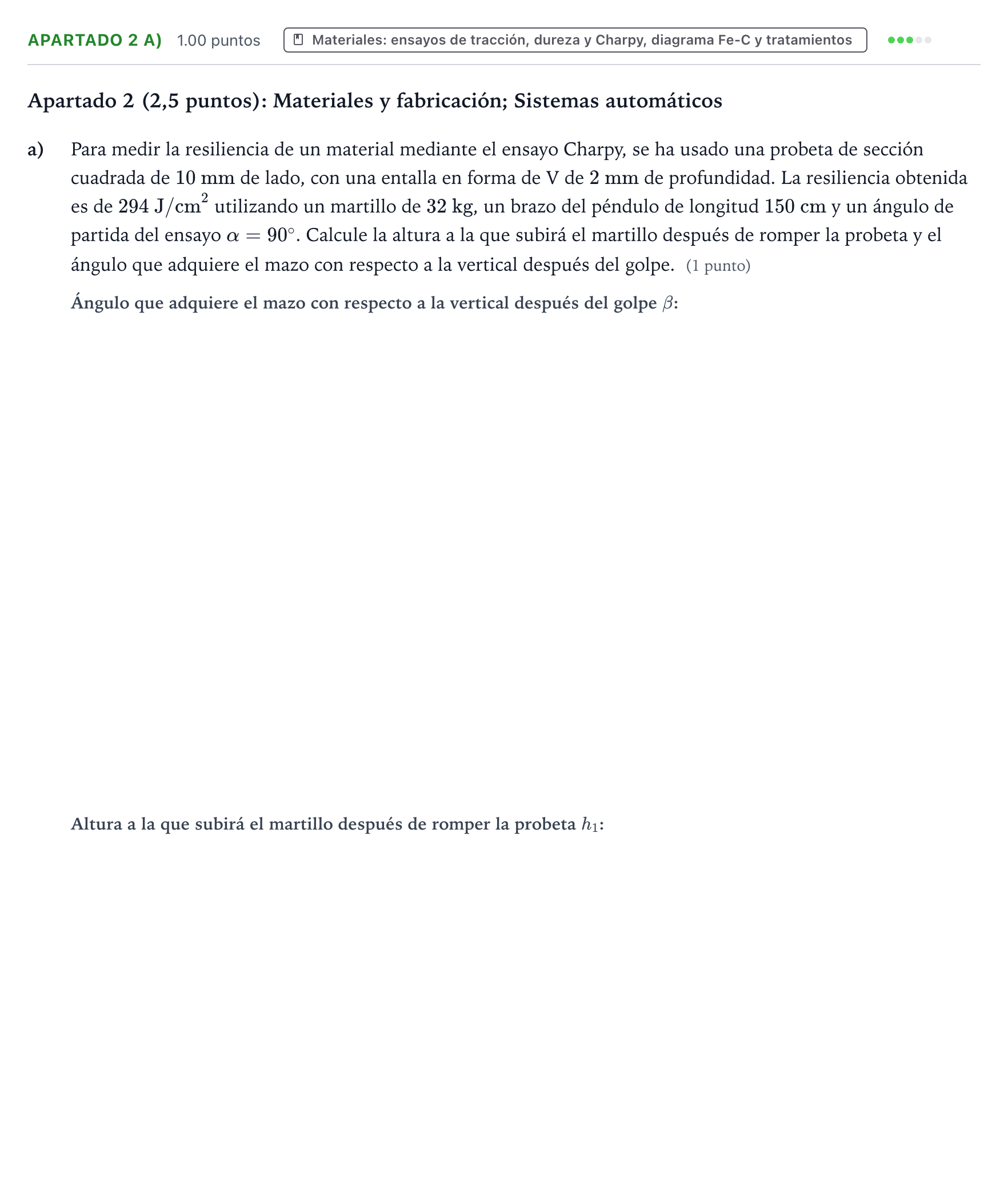

Apartado 2 a) · Tecnología e Ingeniería II PAU Aragón Ordinaria 2025

Apartado 2 (2,5 puntos): Materiales y fabricación; Sistemas automáticos

a)

Para medir la resiliencia de un material mediante el ensayo Charpy, se ha usado una probeta de sección cuadrada de $10\text{ mm}$ de lado, con una entalla en forma de V de $2\text{ mm}$ de profundidad. La resiliencia obtenida es de $294\text{ J/cm}^2$ utilizando un martillo de $32\text{ kg}$, un brazo del péndulo de longitud $150\text{ cm}$ y un ángulo de partida del ensayo $\alpha = 90^\circ$. Calcule la altura a la que subirá el martillo después de romper la probeta y el ángulo que adquiere el mazo con respecto a la vertical después del golpe. (1 punto)
