Problema 2 · Tecnología e Ingeniería II PAU Aragón Ordinaria 2024
Tema: Materiales: ensayos de tracción, dureza y Charpy, diagrama Fe-C y tratamientos · Del examen Ordinaria (2024)
Enunciado
2. Materiales y fabricación
a)
Describa el ensayo Charpy y sus ecuaciones apoyándose en un croquis del mismo. [1,25 puntos]
b)

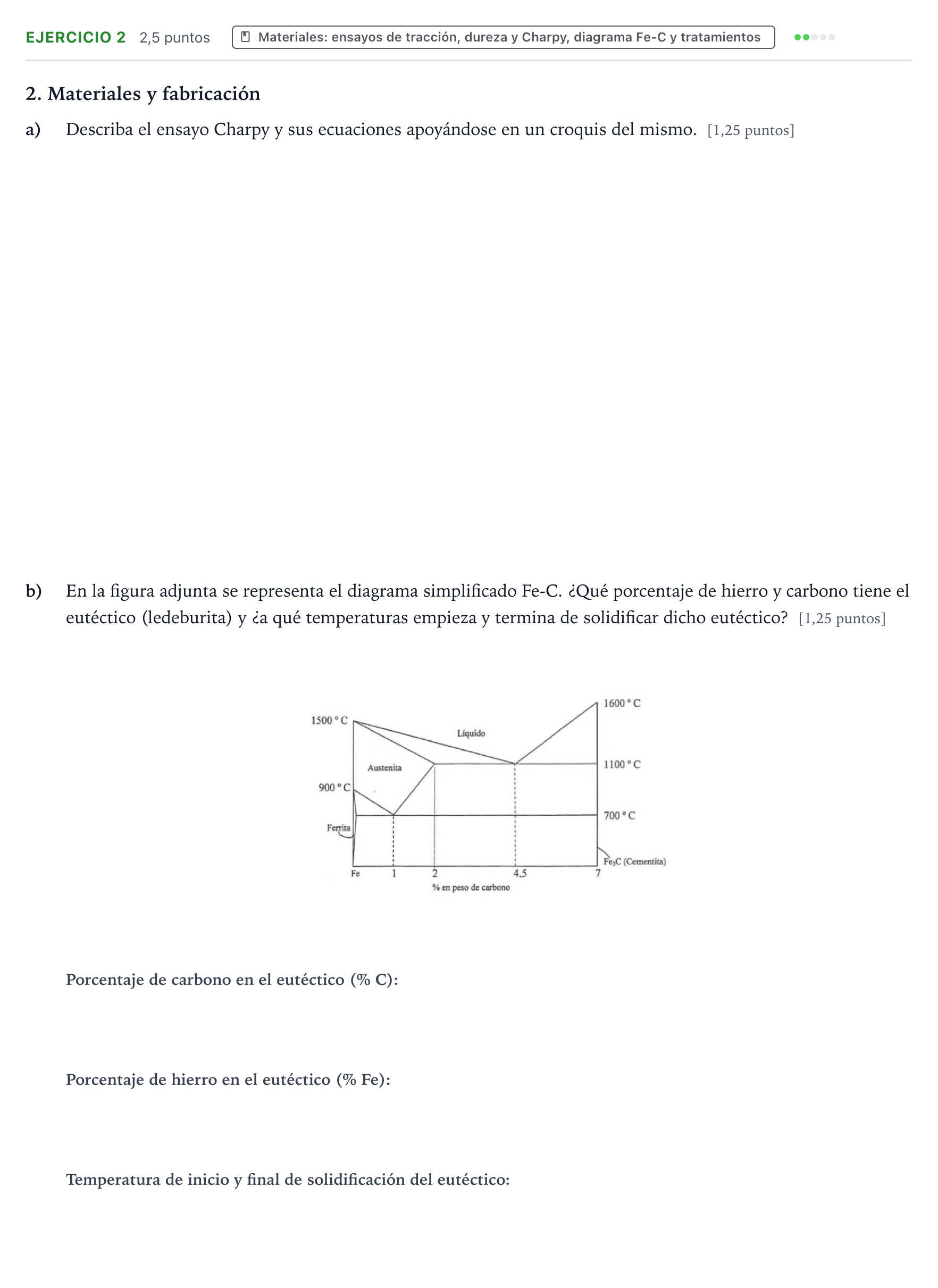

En la figura adjunta se representa el diagrama simplificado Fe-C. ¿Qué porcentaje de hierro y carbono tiene el eutéctico (ledeburita) y ¿a qué temperaturas empieza y termina de solidificar dicho eutéctico? [1,25 puntos]
Solución
Según los criterios oficiales de corrección
a) Describa el ensayo Charpy y sus ecuaciones apoyándose en un croquis del mismo.
Solución: Descripción del ensayo del péndulo de Charpy y fórmula de la energía absorbida: .
Croquis del ensayo Charpy
Solución: Croquis del péndulo de Charpy mostrando el péndulo con la masa , altura inicial , probeta entallada en el apoyo inferior y altura final alcanzada .
Porcentaje de carbono en el eutéctico (% C)
Solución: 4,5 %
Porcentaje de hierro en el eutéctico (% Fe)
Solución: 95,5 %
Temperatura a la que empieza y termina de solidificar el eutéctico
Solución: 1100 °C
