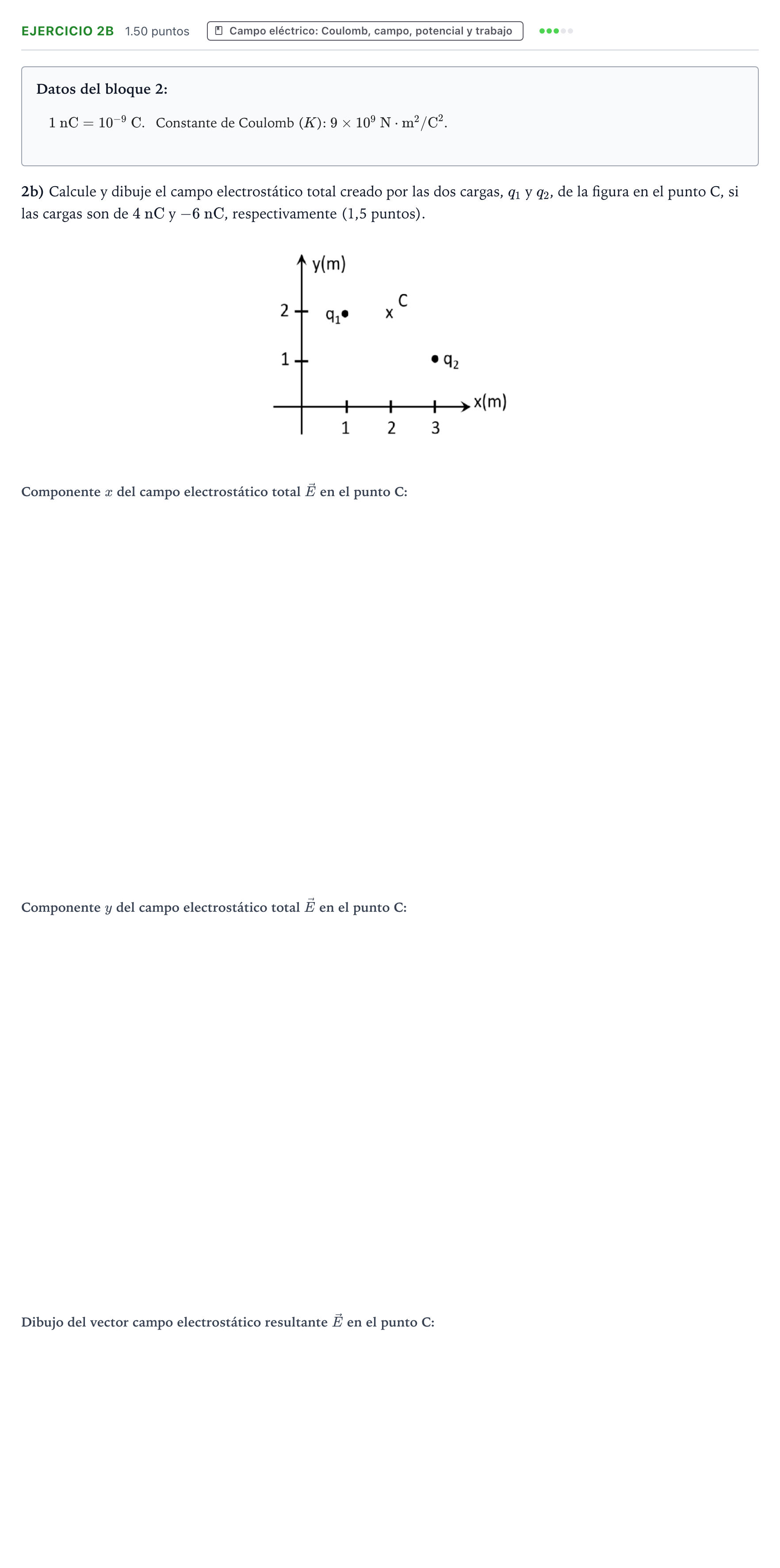

Ejercicio 2b · Física PAU Aragón Extraordinaria 2026

Componente $x$ del campo electrostático total $\vec{E}$ en el punto C

Solución: $55{,}09\text{ N/C}$ / $55{,}09\text{ V/m}$

Componente $y$ del campo electrostático total $\vec{E}$ en el punto C

Solución: $-19{,}09\text{ N/C}$ / $-19{,}09\text{ V/m}$

Dibujo del campo electrostático total creado por las dos cargas en el punto C

Solución: Vector $\vec{E}$ aplicado en el punto C $(2, 2)$, con dirección hacia abajo y hacia la derecha (componente $x$ positiva y componente $y$ negativa, formando un ángulo de aproximadamente $-19^\circ$ con la horizontal).
