Apartado 3 - Opción B - Sistemas mecánicos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 2 2026

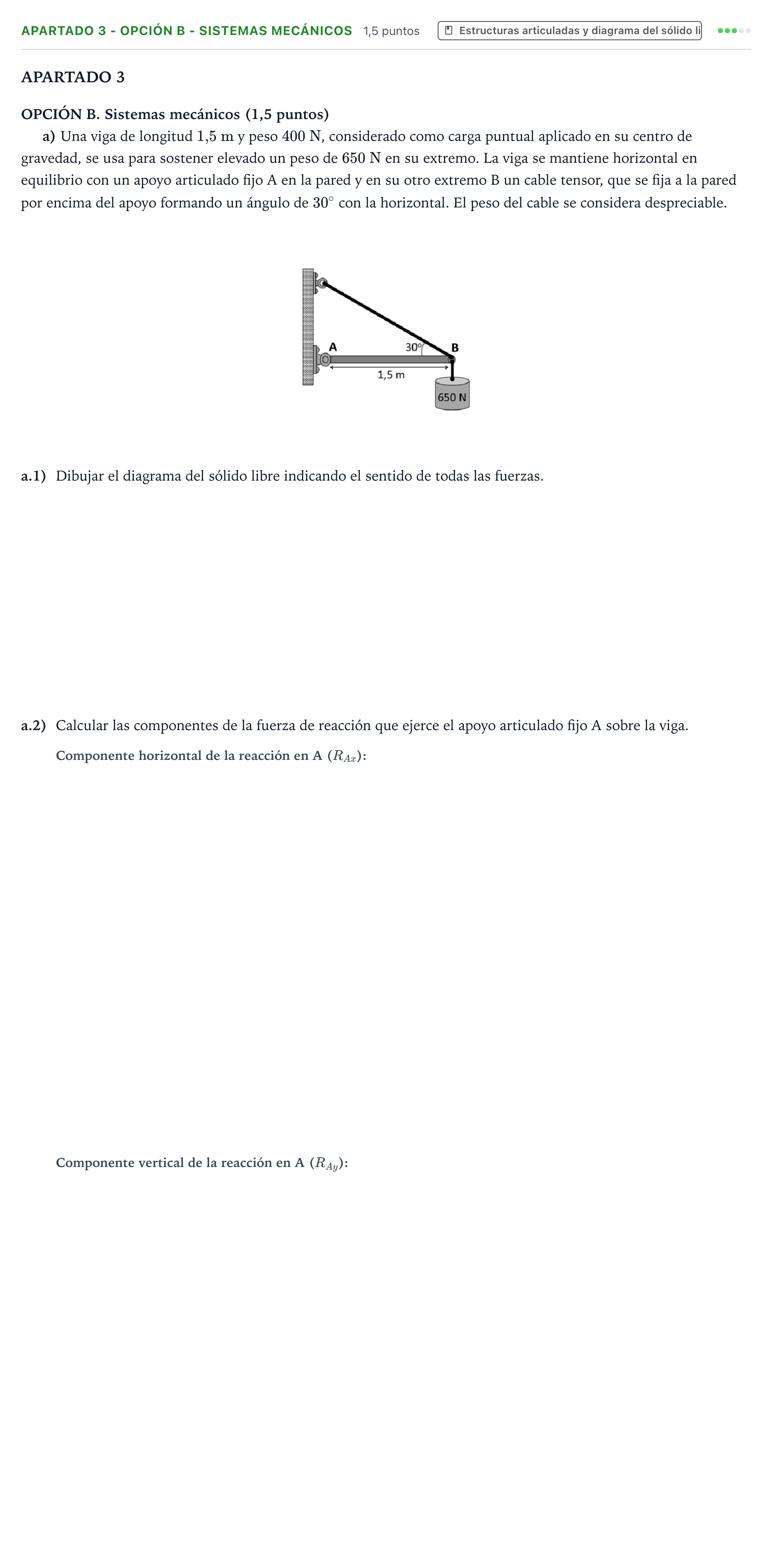

a.1) Dibujar el diagrama del sólido libre indicando el sentido de todas las fuerzas.

Solución: Diagrama de la viga aislada horizontal con las siguientes fuerzas: - En el punto medio ($x = 0{,}75\text{ m}$): peso propio $P = 400\text{ N}$ vertical hacia abajo. - En el extremo B ($x = 1{,}5\text{ m}$): carga $Q = 650\text{ N}$ vertical hacia abajo. - En el extremo B: tensión del cable $T$ dirigida hacia la izquierda y arriba formando un ángulo de $30^\circ$ con la horizontal ($T_x = T\cos 30^\circ$ hacia la izquierda, $T_y = T\sin 30^\circ$ hacia arriba). - En el apoyo articulado A ($x = 0$): reacción horizontal $R_{Ax}$ hacia la derecha y reacción vertical $R_{Ay}$ hacia arriba.

a.2) Componente horizontal de la fuerza de reacción que ejerce el apoyo articulado fijo A sobre la viga ($R_{Ax}$)

Solución: $1472{,}24$ N / $1{,}472$ kN
