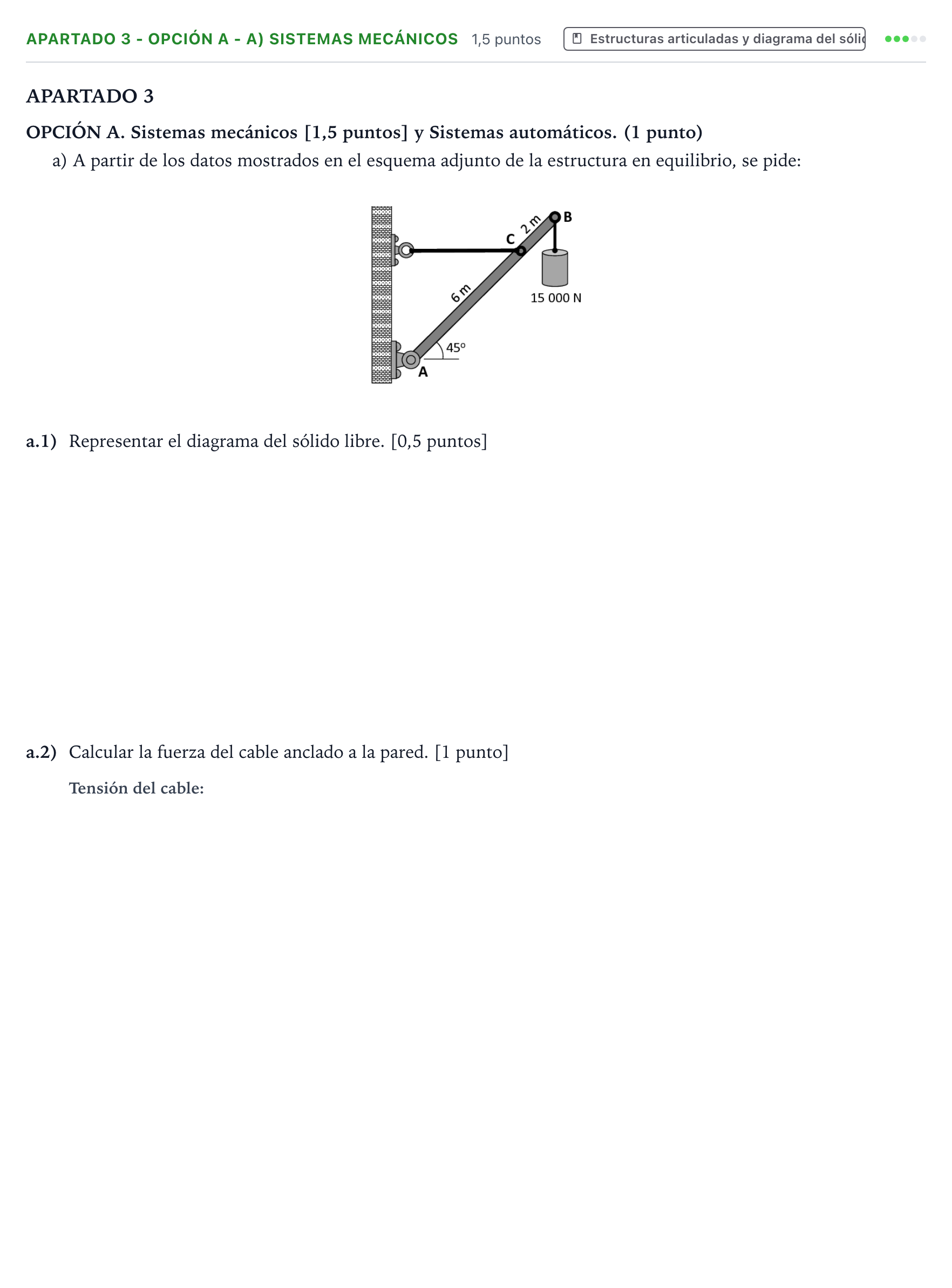

Apartado 3 - Opción A - a) Sistemas mecánicos · Tecnología e Ingeniería II PAU Andalucía Ordinaria Suplente 1 2026

a.1) Representar el diagrama del sólido libre

Solución: El diagrama del sólido libre de la barra AB debe mostrar: - La barra inclinada a $45^\circ$ respecto a la horizontal. - En el extremo A (articulación cilíndrica): dos fuerzas de reacción perpendiculares entre sí, $R_{Ax}$ (horizontal hacia la derecha) y $R_{Ay}$ (vertical hacia arriba). - En el punto C (a $6\text{ m}$ de A): una fuerza de tracción horizontal $T$ dirigida hacia la izquierda (hacia la pared). - En el extremo B (a $8\text{ m}$ de A): una fuerza vertical hacia abajo correspondiente al peso de $15\,000\text{ N}$.
