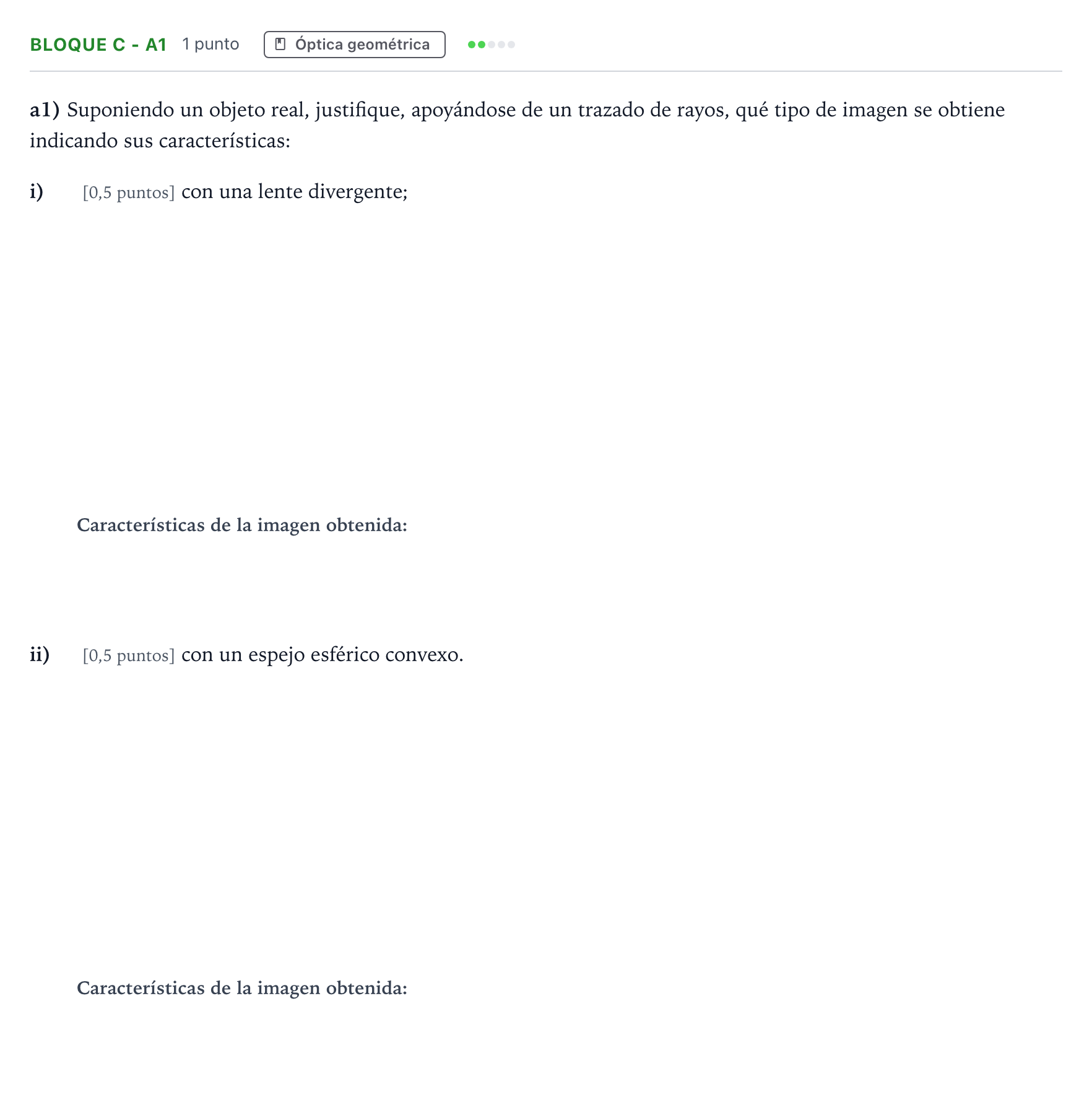

Bloque C - a1 · Física PAU Andalucía Ordinaria Suplente 2 2026

Trazados de rayos para la lente divergente y el espejo convexo

Solución: i) Trazado en lente divergente: - Se dibuja el eje óptico, la lente delgada divergente (símbolo con flechas invertidas), y los focos $F$ y $F'$ simétricos respecto al centro óptico. - Se sitúa un objeto real垂直 al eje a la izquierda de la lente ($s < 0$). - Rayo 1: Paralelo al eje óptico desde el extremo del objeto; al atravesar la lente se refracta divergiendo de forma que la prolongación hacia atrás pasa por el foco $F'$ (situado en el lado de incidencia). - Rayo 2: Pasa por el centro óptico sin desviarse. - La intersección de las prolongaciones de los rayos refractados se produce antes de la lente, generando la imagen. ii) Trazado en espejo esférico convexo: - Se dibuja el eje óptico y el espejo convexo (superficie reflectante abombada hacia el objeto). El centro de curvatura $C$ y el foco $F$ ($f = R/2$) se encuentran a la derecha, detrás de la superficie reflectante. - Se coloca el objeto real a la izquierda del espejo. - Rayo 1: Paralelo al eje óptico; tras reflejarse diverge de modo que su prolongación pasa por el foco $F$ detrás del espejo. - Rayo 2: Dirigido hacia el centro de curvatura $C$; incide normalmente y se refleja sobre sí mismo. - Las prolongaciones de ambos rayos reflejados se cortan detrás del espejo.

i) características de la imagen con una lente divergente

Solución: Virtual, derecha y de menor tamaño (menor)
