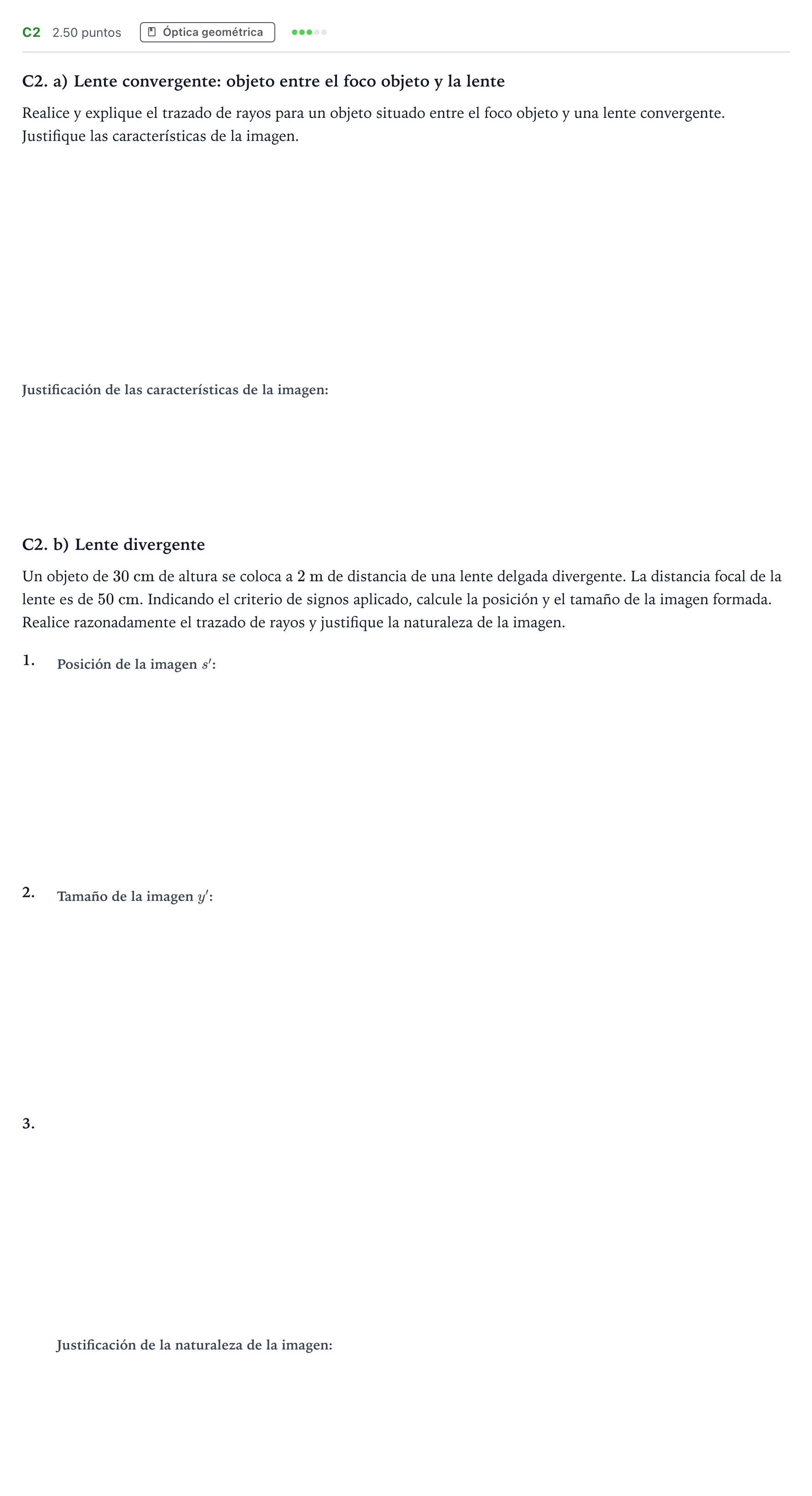

Ejercicio C2 · Física PAU Andalucía Ordinaria Titular 2022

a) y b) Trazado de rayos para lente convergente y lente divergente

Solución: a) Lente convergente ($|s| < f$): - Rayo 1: Paralelo al eje óptico, se refracta pasando por el foco imagen $F'$. - Rayo 2: Pasa por el centro óptico sin desviarse. - Los rayos emergentes divergen; sus prolongaciones hacia atrás se cortan a la izquierda de la lente formando una imagen virtual, derecha y mayor (funcionamiento como lupa). b) Lente divergente: - Rayo 1: Paralelo al eje óptico, se refracta de modo que su prolongación pasa por el foco imagen $F'$ (situado en el espacio objeto, a la izquierda). - Rayo 2: Pasa por el centro óptico sin desviarse. - La intersección de la prolongación del rayo 1 con el rayo 2 determina la imagen, que es virtual, derecha y menor.

a) Realice y explique el trazado de rayos para un objeto situado entre el foco objeto y una lente convergente. Justifique las características de la imagen.

Solución: La imagen es virtual, derecha y de mayor tamaño que el objeto.

b) Indicando el criterio de signos aplicado, calcule la posición de la imagen formada.

Solución: $-0{,}4\text{ m} / -40\text{ cm}$
