Ejercicio C.2 · Física PAU Andalucía Extraordinaria Suplente 2021

Tema: Óptica geométrica · Del examen Extraordinaria Suplente (2021)

Enunciado

C.2. a)

Considere la afirmación siguiente: «Una lente convergente siempre forma una imagen real a partir de un objeto». Razone, utilizando diagramas de rayos, si la afirmación es verdadera o falsa.

Verdadera

Falsa

C.2. b)

Se coloca un objeto luminoso delante de una lente divergente de distancia focal 5 cm5\text{ cm}. Se quiere que la imagen formada tenga 1/31/3 del tamaño del objeto y su misma orientación.

i)

ii)

iii)

Realice el trazado de rayos y explique el carácter real o virtual de la imagen. Justifique sus respuestas.

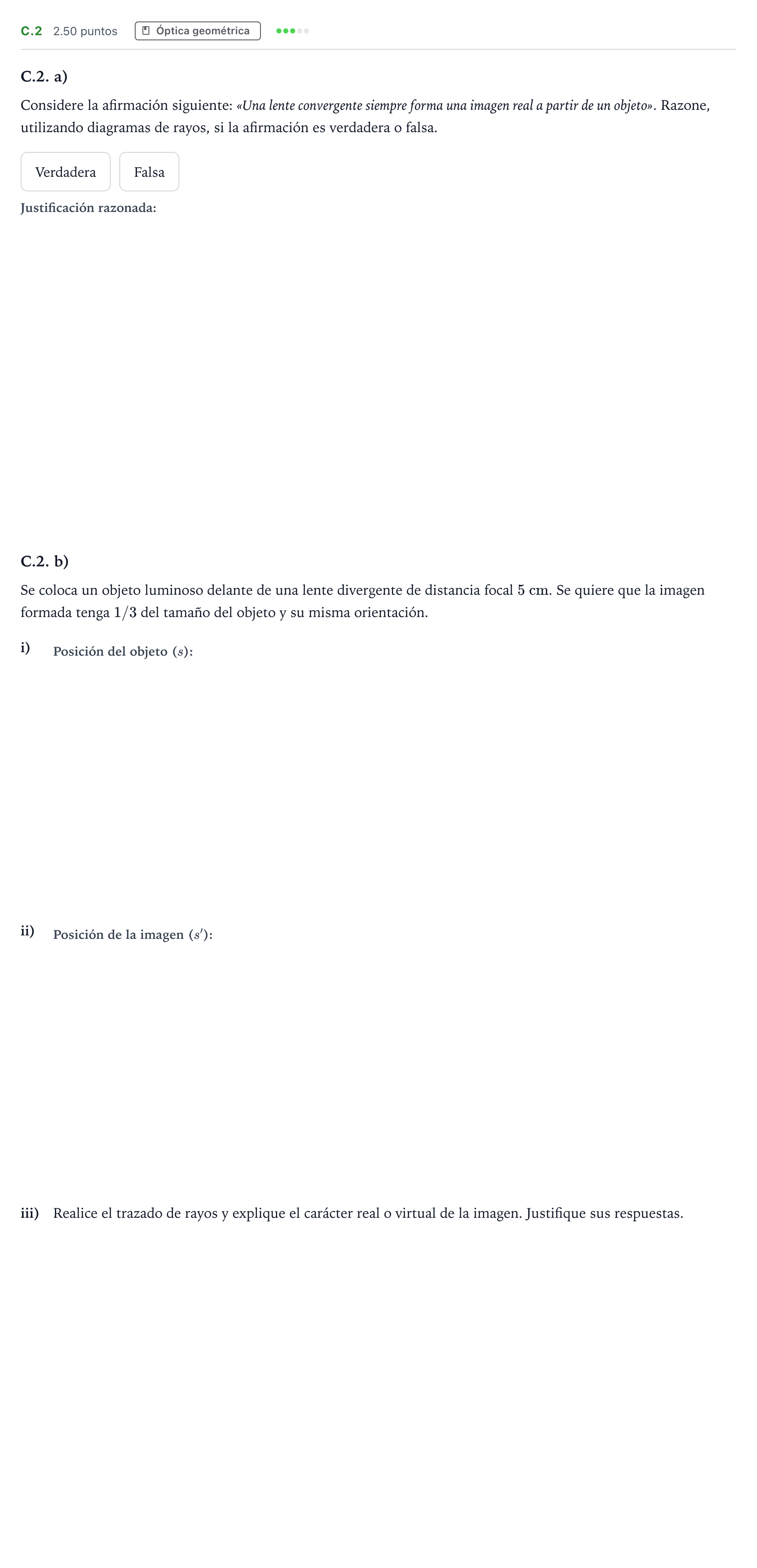

Enunciado: Ejercicio C.2 · Física PAU Andalucía Extraordinaria Suplente 2021

Solución

Solución de AprenAI (no es la oficial)

a) Considere la afirmación siguiente: «Una lente convergente siempre forma una imagen real a partir de un objeto».

Solución: Falsa

a) Razone, utilizando diagramas de rayos, si la afirmación es verdadera o falsa.

Solución: La afirmación es falsa. Trazado de rayos para objeto entre FF y el centro óptico: un rayo paralelo al eje óptico se refracta pasando por el foco imagen F′F', y un rayo que pasa por el centro óptico continúa sin desviarse. Sus prolongaciones hacia la izquierda convergen, dando lugar a una imagen virtual, derecha y mayor.

b) i) Calcule la posición del objeto.

Solución: −10-10 cm / −0,1-0{,}1 m

Las soluciones de los 2 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
