Problema 3 · Física PAU Andalucía Examen D 2020

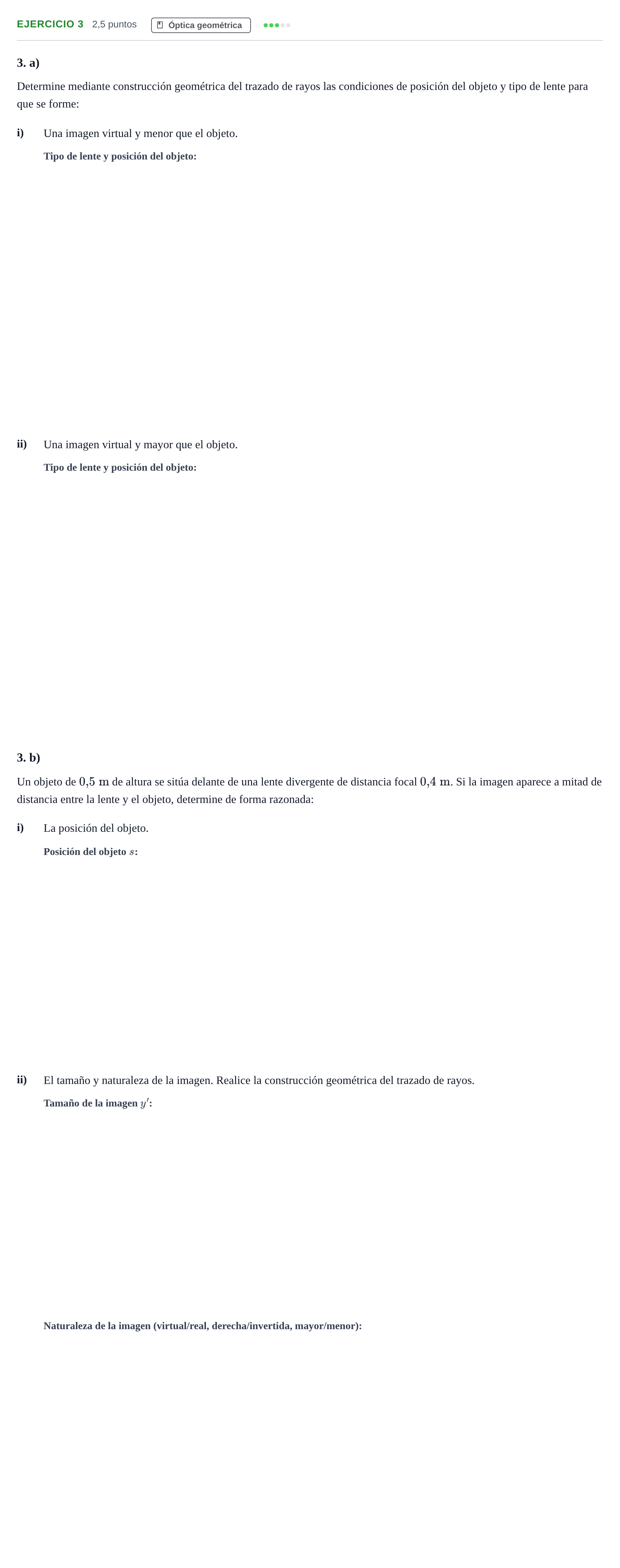

3. a) i) Determine mediante construcción geométrica del trazado de rayos las condiciones de posición del objeto y tipo de lente para que se forme: Una imagen virtual y menor que el objeto.

Solución: Lente divergente, para cualquier posición del objeto por delante de la lente.

3. a) ii) Determine mediante construcción geométrica del trazado de rayos las condiciones de posición del objeto y tipo de lente para que se forme: Una imagen virtual y mayor que el objeto.

Solución: Lente convergente, situando el objeto entre el foco objeto y la lente ($|s| < |f|$).

3. b) i) La posición del objeto.

Solución: $-0{,}4$ m / $-40$ cm

3. b) ii) El tamaño de la imagen.

Solución: $0{,}25$ m / $25$ cm

3. b) ii) La naturaleza de la imagen.

Solución: Virtual, derecha y menor que el objeto

3. a) y b) Construcción geométrica del trazado de rayos.

Solución: 3. a) i) Rayo paralelo al eje óptico que diverge emergiendo en la dirección que pasa por el foco $F'$, y rayo que pasa por el centro óptico sin desviarse. Sus prolongaciones se cortan dando una imagen virtual, menor y derecha. 3. a) ii) Rayo paralelo que se refracta pasando por $F'$ y rayo central que no se desvía. Sus prolongaciones se cortan detrás del objeto dando una imagen virtual, mayor y derecha. 3. b) Objeto situado en $s = -0{,}4\text{ m}$ (sobre el foco). Rayo paralelo que emerge alejándose de $F'$, y rayo central. Se cortan en $s' = -0{,}2\text{ m}$ con altura $y' = 0{,}25\text{ m}$.
