Problema 3 · Física PAU Andalucía Examen C 2020

Tema: Óptica geométrica · Del examen Examen C (2020)

Enunciado

Ejercicio 3

a)

Determine, mediante trazado de rayos, la imagen que se produce en una lente convergente para un objeto situado a una distancia de la lente: i) Entre una y dos veces la distancia focal. ii) A más de dos veces la distancia focal. Indique, razonadamente, la naturaleza de la imagen en ambos casos.

b)

Situamos un objeto de 0,4 m0{,}4\text{ m} de altura a 0,2 m0{,}2\text{ m} de una lente convergente de 0,6 m0{,}6\text{ m} de distancia focal.

i) Realice la construcción geométrica del trazado de rayos.

ii) Calcule de forma razonada: la posición, el tamaño y la naturaleza de la imagen formada.

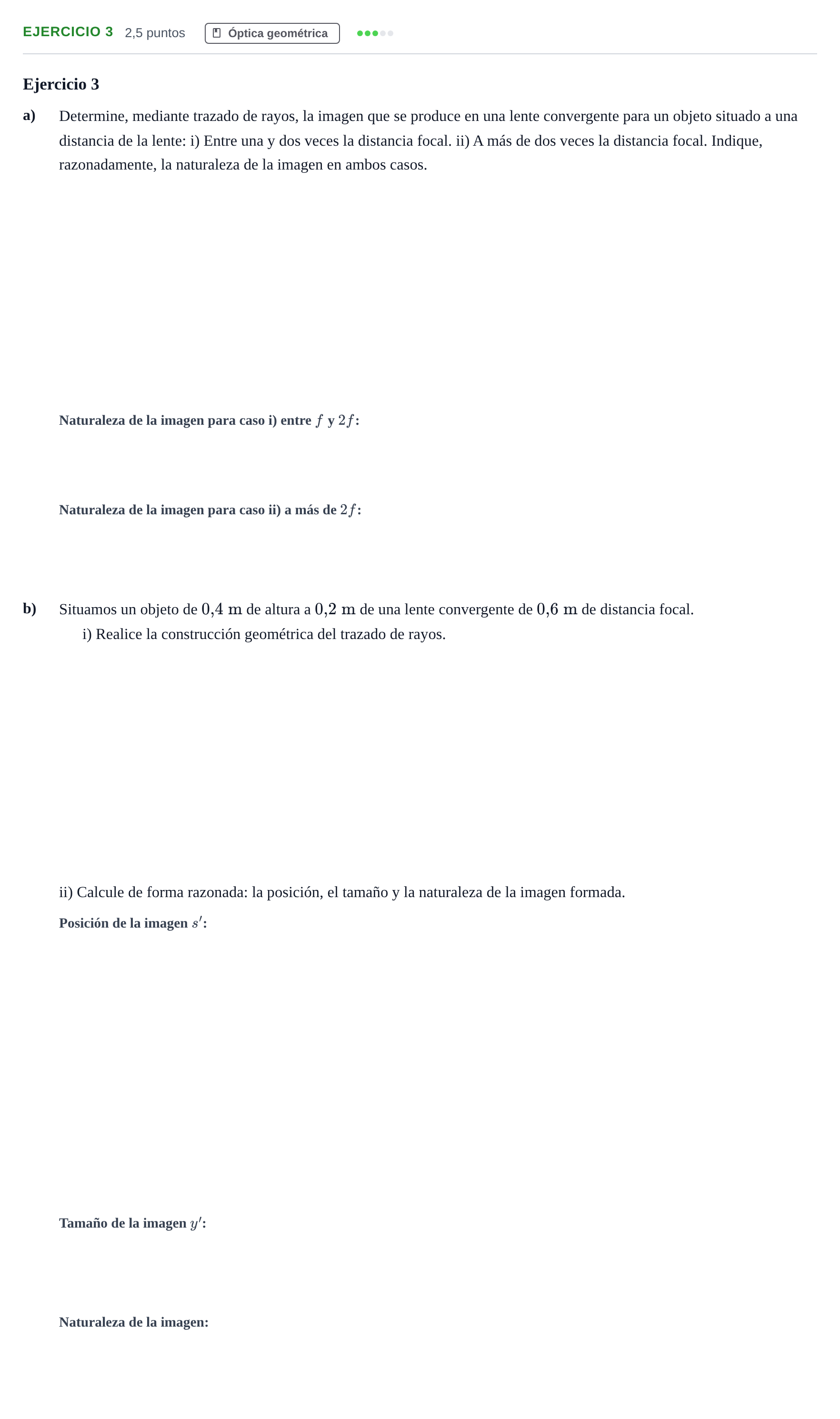

Enunciado: Problema 3 · Física PAU Andalucía Examen C 2020

Solución

Solución de AprenAI (no es la oficial)

a) y b) i) Trazado de rayos de las lentes convergentes

Solución: Trazado de rayos empleando al menos dos rayos principales por cada figura: 1) Rayo paralelo al eje óptico que se refracta pasando por el foco imagen F′F'. 2) Rayo que pasa por el centro óptico sin desviarse. En el caso b), al estar el objeto entre el foco objeto y la lente (∣s∣<f|s| < f), los rayos divergen tras la lente y su prolongación hacia atrás forma una imagen virtual a la izquierda de la lente.

a) i) Naturaleza de la imagen para objeto entre una y dos veces la distancia focal

Solución: Real, invertida y de mayor tamaño (mayor)

a) ii) Naturaleza de la imagen para objeto a más de dos veces la distancia focal

Solución: Real, invertida y de menor tamaño (menor)

Las soluciones de los 3 apartados que faltan y la explicación paso a paso son Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
