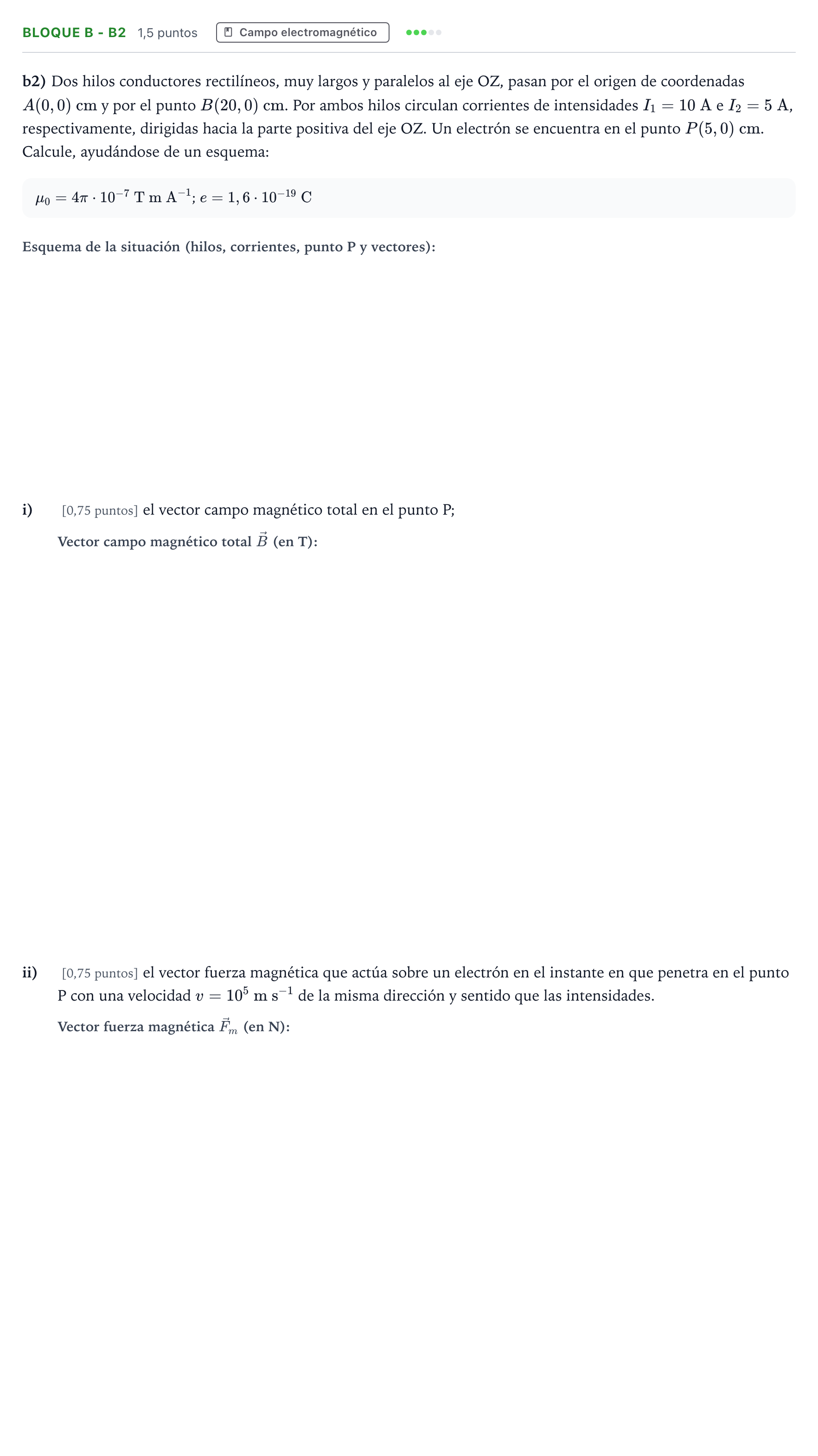

Bloque B - b2 · Física PAU Andalucía Ordinaria Suplente 2 2026

Calcule, ayudándose de un esquema: i) el vector campo magnético total en el punto P; ii) el vector fuerza magnética

Solución: Esquema en el plano XY: - Eje X horizontal y eje Y vertical. El eje OZ sale perpendicularmente hacia el observador ($+\vec{k}$). - Hilo 1 en $A(0,0)\text{ cm}$ con corriente saliente ($\\odot$). A su derecha, en $P(5,0)\text{ cm}$, genera un campo $\vec{B}_1$ orientado hacia arriba ($+\vec{j}$). - Hilo 2 en $B(20,0)\text{ cm}$ con corriente saliente ($\\odot$). A su izquierda, en $P(5,0)\text{ cm}$, genera un campo $\vec{B}_2$ orientado hacia abajo ($-\vec{j}$). - Como $B_1 > B_2$, el campo resultante $\vec{B}$ apunta hacia arriba ($+\vec{j}$). - Velocidad del electrón saliente $\vec{v} = 10^5\vec{k}\text{ m/s}$. El producto $\vec{v} \times \vec{B} \propto \vec{k} \times \vec{j} = -\vec{i}$, y debido a $q = -e$, la fuerza $\vec{F}_m$ resulta orientada hacia la derecha ($+\vec{i}$).

i) el vector campo magnético total en el punto P

Solución: $\vec{B} = 3{,}33\cdot 10^{-5}\vec{j}\text{ T}$
