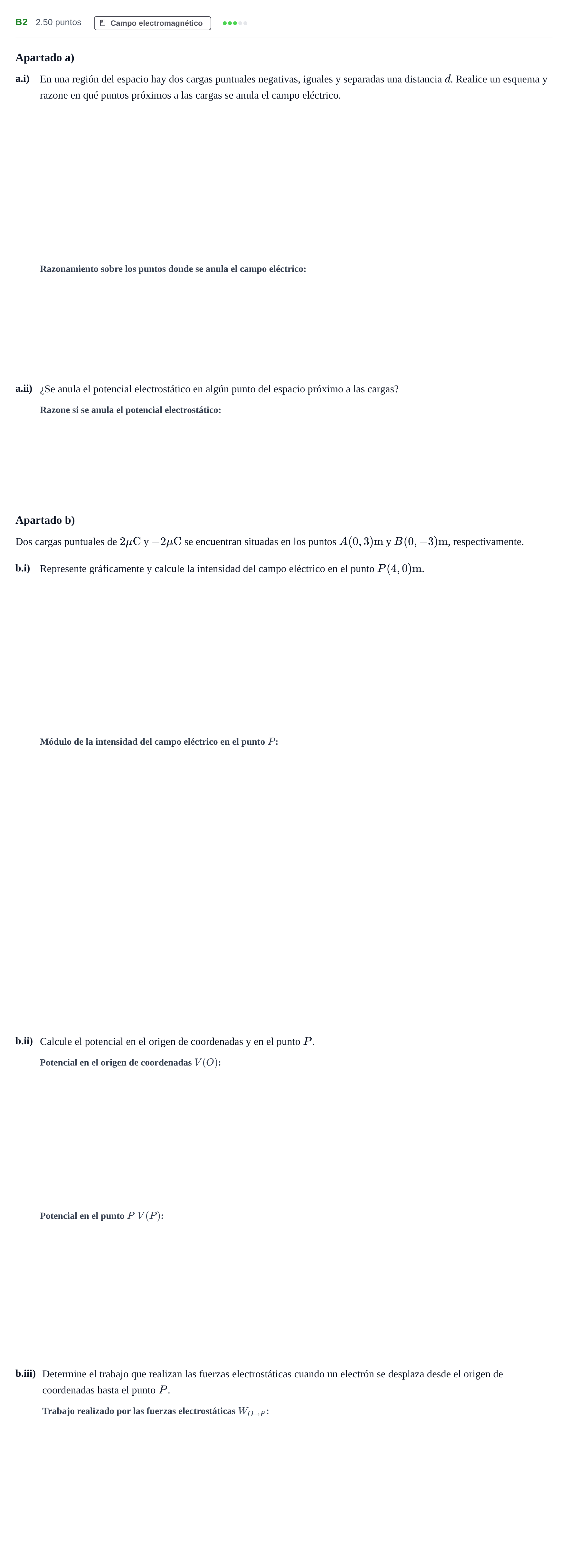

Ejercicio B2 · Física PAU Andalucía Extraordinaria Suplente 2024

Apartado a)

a.i)

En una región del espacio hay dos cargas puntuales negativas, iguales y separadas una distancia $d$. Realice un esquema y razone en qué puntos próximos a las cargas se anula el campo eléctrico.

a.ii)

¿Se anula el potencial electrostático en algún punto del espacio próximo a las cargas?

Apartado b)

Dos cargas puntuales de $2\ \mu\mathrm{C}$ y $-2\ \mu\mathrm{C}$ se encuentran situadas en los puntos $A(0,3)\ \mathrm{m}$ y $B(0,-3)\ \mathrm{m}$, respectivamente.

b.i)

Represente gráficamente y calcule la intensidad del campo eléctrico en el punto $P(4,0)\ \mathrm{m}$.

b.ii)

Calcule el potencial en el origen de coordenadas y en el punto $P$.

b.iii)

Determine el trabajo que realizan las fuerzas electrostáticas cuando un electrón se desplaza desde el origen de coordenadas hasta el punto $P$.
