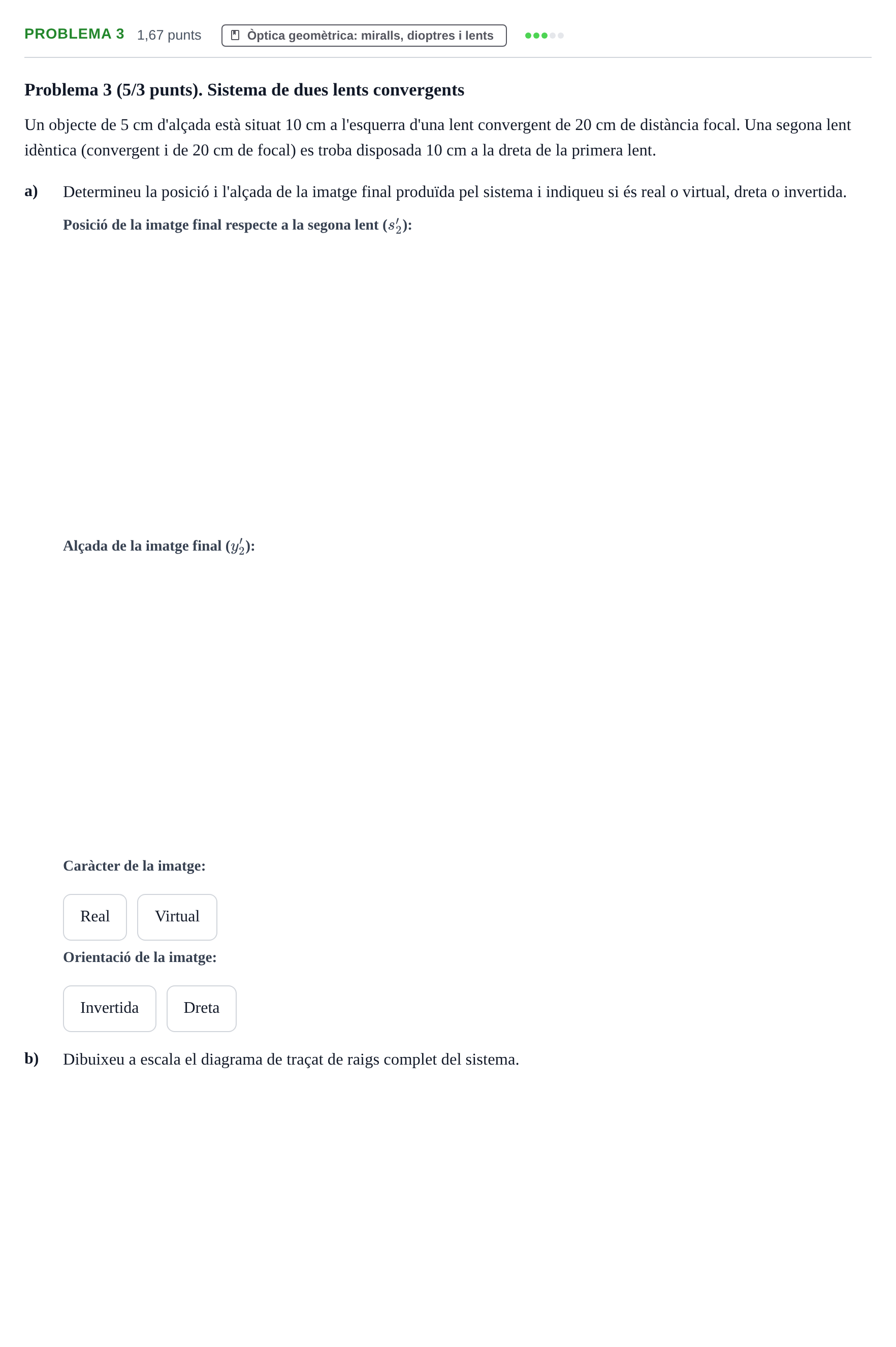

Problema 3 · Física II UB 2019

Posició de la imatge final respecte a la segona lent ($s'_2$):

Solución: $60$ cm / $0{,}6$ m

Alçada de la imatge final ($y'_2$):

Solución: $-20$ cm / $20$ cm / $-0{,}2$ m / $0{,}2$ m

Caràcter i orientació de la imatge final produïda pel sistema:

Solución: Real i invertida

b. Dibuixeu a escala el diagrama de traçat de raigs complet del sistema.

Solución: Es representen els raigs principals a través d'ambdues lents: * Per a la lent 1: un raig paral·lel a l'eix refracta passant pel focus imatge $F'_1$; un raig procedent del focus refracta paral·lel. Les seves prolongacions cap enrere convergeixen a $s'_1 = -20\text{ cm}$ formant la imatge virtual dreta de 10 cm. * Per a la lent 2: des de la imatge intermèdia, el raig paral·lel refracta pel focus imatge $F'_2$ i el raig que passa pel focus objecte refracta paral·lel, creuant-se a $s'_2 = +60\text{ cm}$ per formar la imatge real invertida de 20 cm.
