Problema P2 · Física II UB 2017

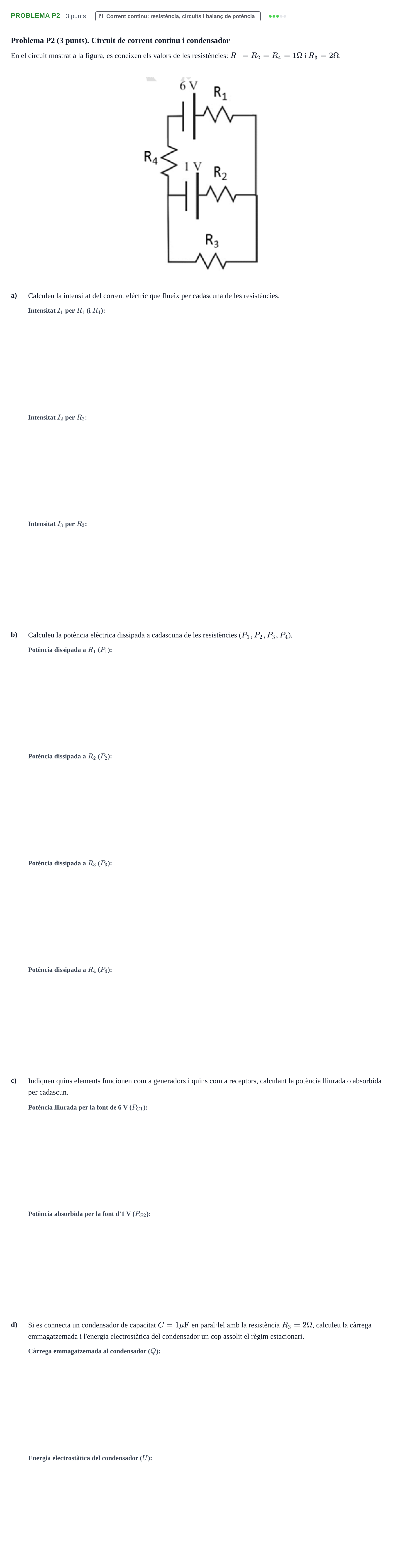

Problema P2 (3 punts). Circuit de corrent continu i condensador

En el circuit mostrat a la figura, es coneixen els valors de les resistències: $R_1 = R_2 = R_4 = 1\ \Omega$ i $R_3 = 2\ \Omega$.

a)

Calculeu la intensitat del corrent elèctric que flueix per cadascuna de les resistències.

b)

Calculeu la potència elèctrica dissipada a cadascuna de les resistències ($P_1, P_2, P_3, P_4$).

c)

Indiqueu quins elements funcionen com a generadors i quins com a receptors, calculant la potència lliurada o absorbida per cadascun.

d)

Si es connecta un condensador de capacitat $C = 1\ \mu\text{F}$ en paral·lel amb la resistència $R_3 = 2\ \Omega$, calculeu la càrrega emmagatzemada i l'energia electrostàtica del condensador un cop assolit el règim estacionari.
