Ejercicio Qüestió 5 · Física II UB 2019
Tema: Condensadors, capacitat i dielèctrics · Del examen Avaluació continuada de Física II (Abril 2019) (2019)
Enunciado

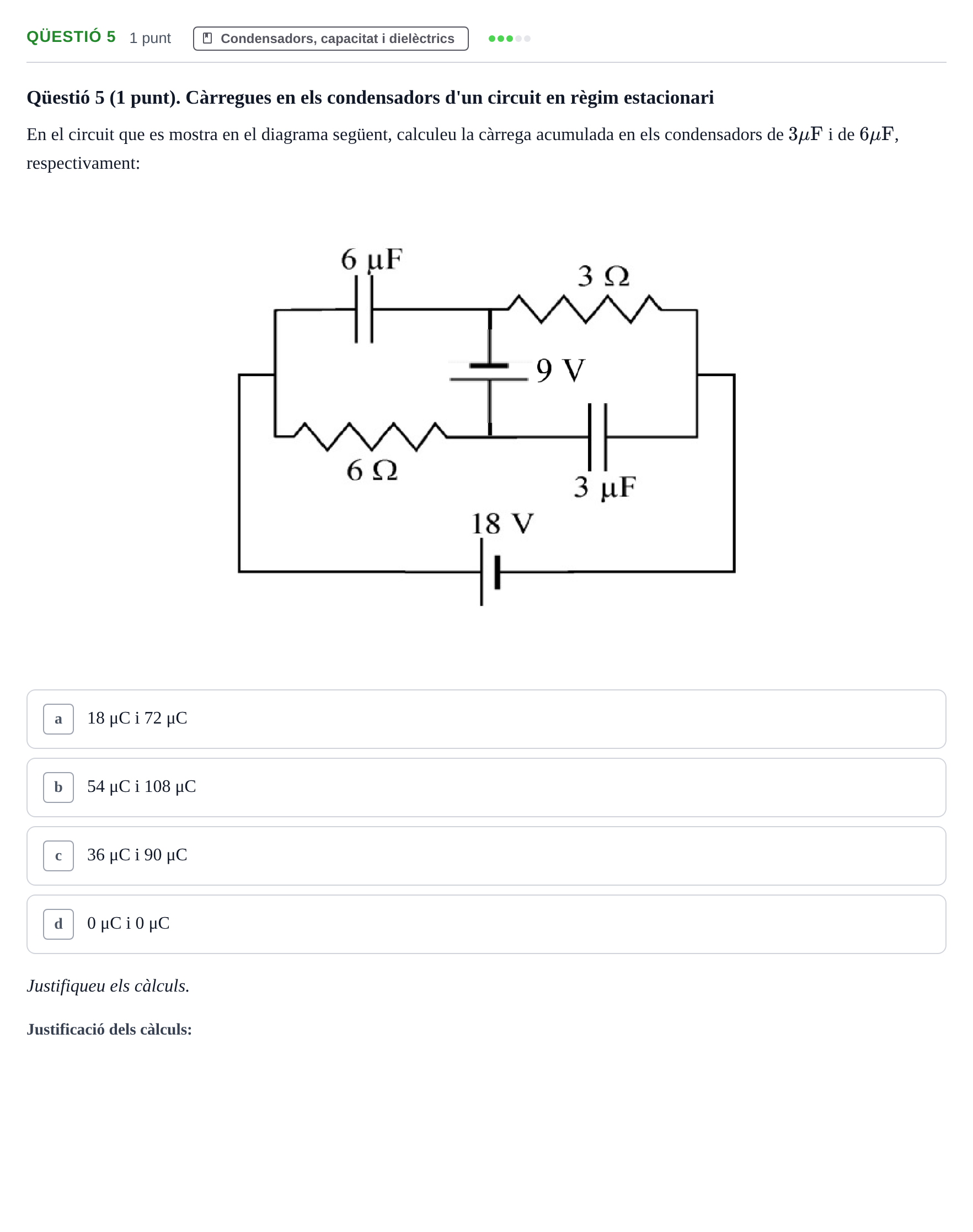

Qüestió 5 (1 punt). Càrregues en els condensadors d'un circuit en règim estacionari
En el circuit que es mostra en el diagrama següent, calculeu la càrrega acumulada en els condensadors de i de , respectivament:
Justifiqueu els càlculs.
Solución
Según los criterios oficiales de corrección
En el circuit que es mostra en el diagrama següent, calculeu la càrrega acumulada en els condensadors de 3 μF i de 6 μF, respectivament:
Solución: c. 36 μC i 90 μC
Justifiqueu els càlculs.
Solución: En règim estacionari els condensadors estan en circuit obert. El corrent per la malla resistiva és I = (18 - 9)/(6 + 3) = 1 A. La tensió en el condensador de 3 μF és 18 V - 6 V = 12 V (o 9 V + 3 V = 12 V), donant Q = 3 μF · 12 V = 36 μC. La tensió en el condensador de 6 μF és 18 V - 3 V = 15 V (o 9 V + 6 V = 15 V), donant Q = 6 μF · 15 V = 90 μC.
