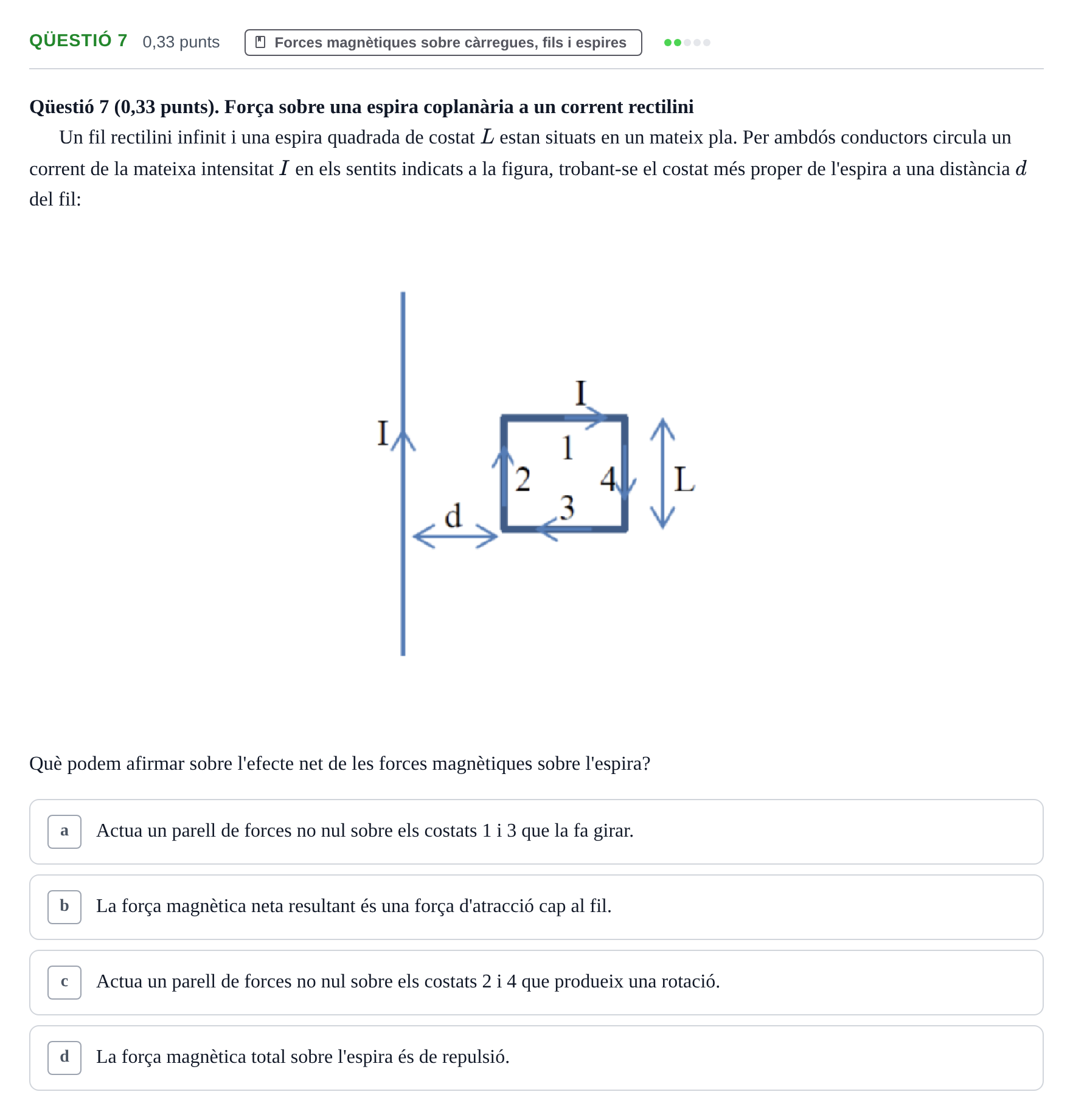

Ejercicio Qüestió 7 · Física UB Juny 2019

Qüestió 7 (0,33 punts). Força sobre una espira coplanària a un corrent rectilini

Un fil rectilini infinit i una espira quadrada de costat $L$ estan situats en un mateix pla. Per ambdós conductors circula un corrent de la mateixa intensitat $I$ en els sentits indicats a la figura, trobant-se el costat més proper de l'espira a una distància $d$ del fil:

Què podem afirmar sobre l'efecte net de les forces magnètiques sobre l'espira?

a

Actua un parell de forces no nul sobre els costats 1 i 3 que la fa girar.

b

La força magnètica neta resultant és una força d'atracció cap al fil.

c

Actua un parell de forces no nul sobre els costats 2 i 4 que produeix una rotació.

d

La força magnètica total sobre l'espira és de repulsió.
