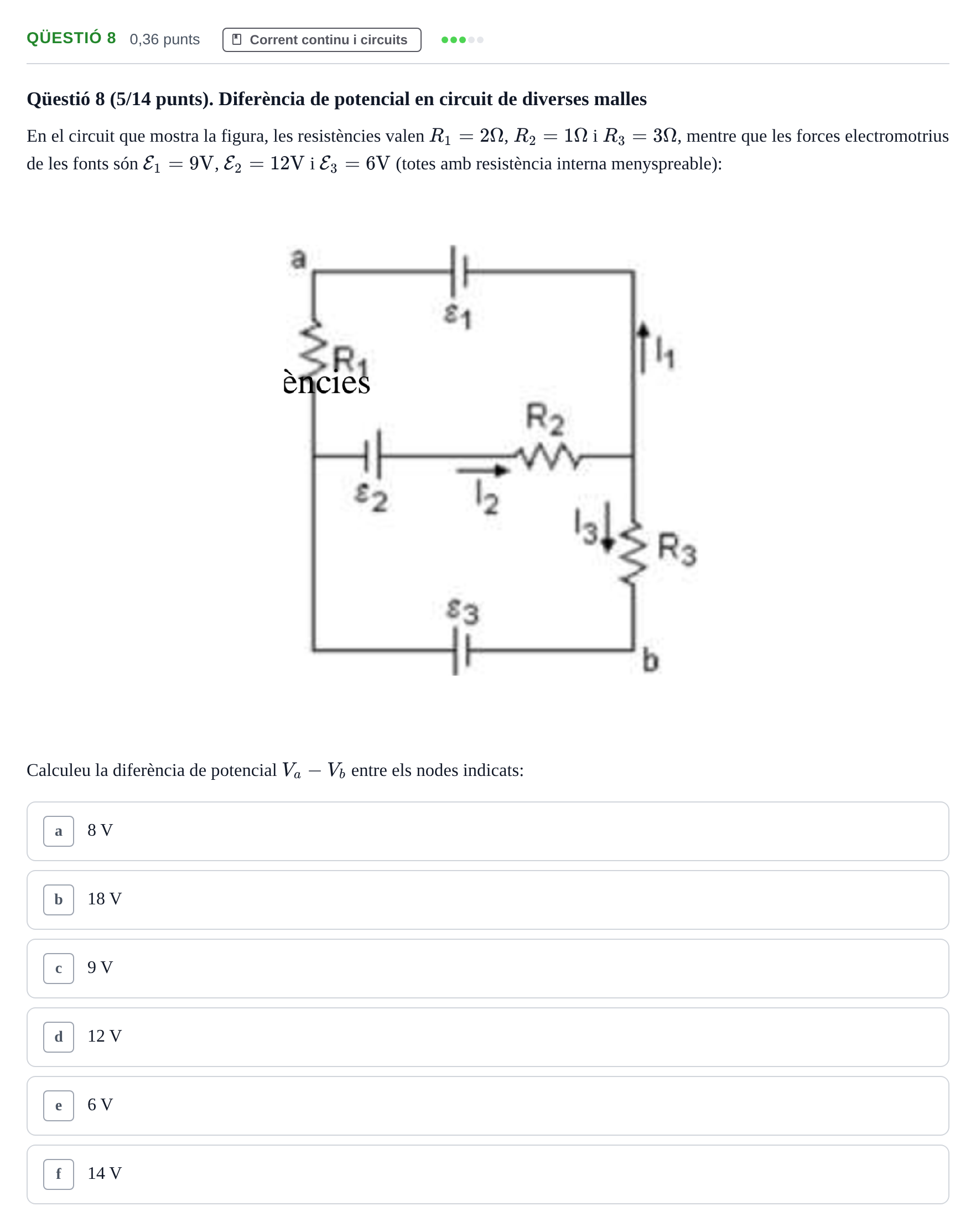

Ejercicio Qüestió 8 · Física UB Juny 2021

Qüestió 8 (5/14 punts). Diferència de potencial en circuit de diverses malles

En el circuit que mostra la figura, les resistències valen $R_1 = 2\ \Omega$, $R_2 = 1\ \Omega$ i $R_3 = 3\ \Omega$, mentre que les forces electromotrius de les fonts són $\mathcal{E}_1 = 9\ \text{V}$, $\mathcal{E}_2 = 12\ \text{V}$ i $\mathcal{E}_3 = 6\ \text{V}$ (totes amb resistència interna menyspreable):

Calculeu la diferència de potencial $V_a - V_b$ entre els nodes indicats:
