Problema 1 · Electrónica UB 2014

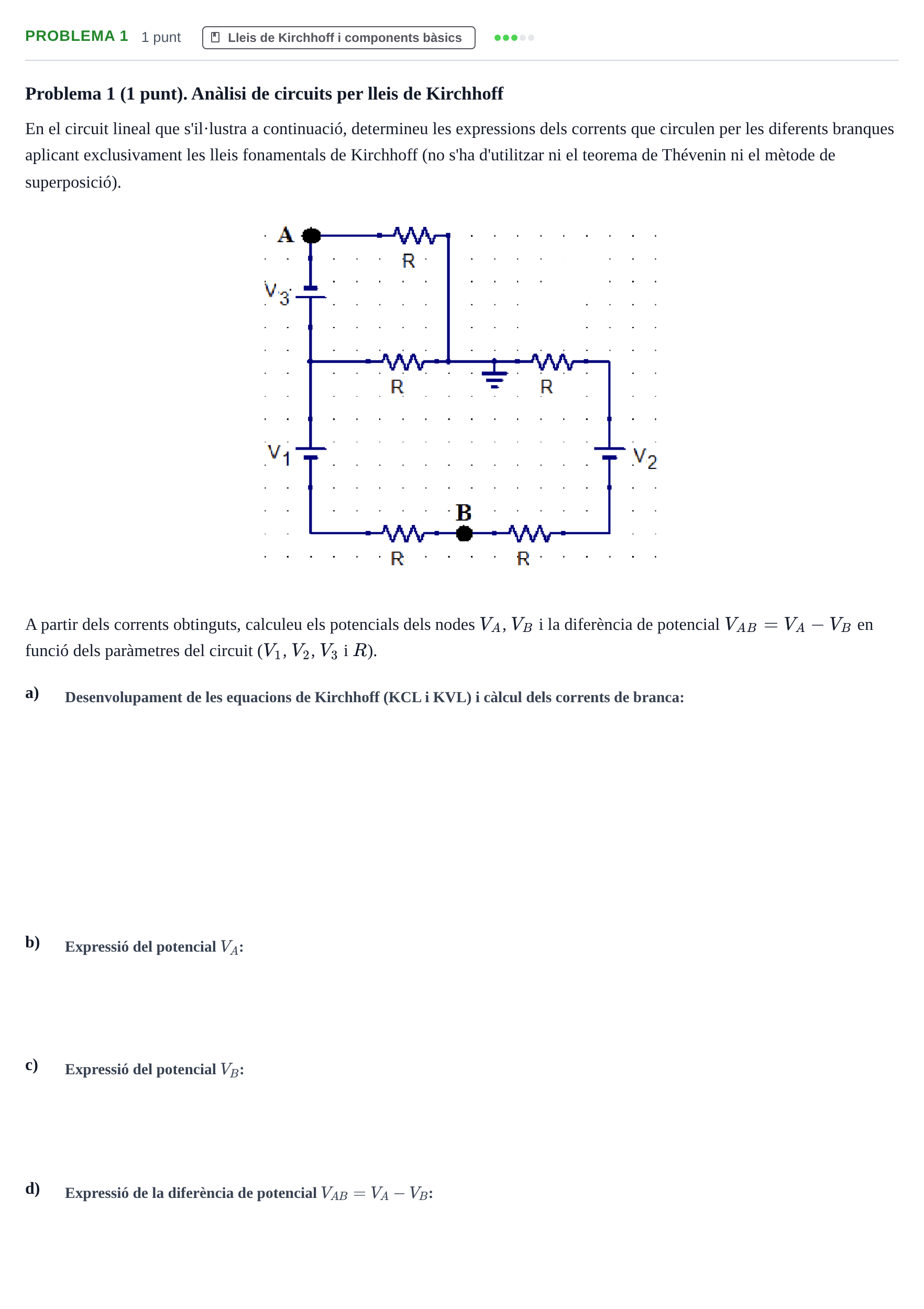

Problema 1 (1 punt). Anàlisi de circuits per lleis de Kirchhoff

En el circuit lineal que s'il·lustra a continuació, determineu les expressions dels corrents que circulen per les diferents branques aplicant exclusivament les lleis fonamentals de Kirchhoff (no s'ha d'utilitzar ni el teorema de Thévenin ni el mètode de superposició).

A partir dels corrents obtinguts, calculeu els potencials dels nodes $V_A$, $V_B$ i la diferència de potencial $V_{AB} = V_A - V_B$ en funció dels paràmetres del circuit ($V_1$, $V_2$, $V_3$ i $R$).

a)

b)

c)

d)
