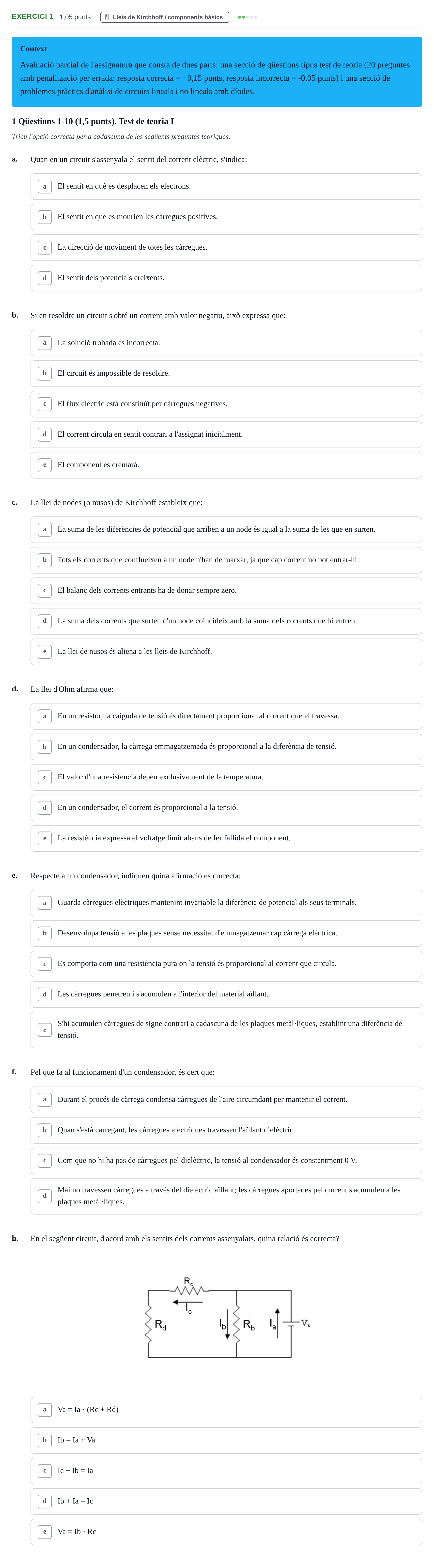

Ejercicio 1 - Lleis de Kirchhoff i components bàsics · Electrónica UB 2014

a. Quan en un circuit s'assenyala el sentit del corrent elèctric, s'indica:

Solución: b) El sentit en què es mourien les càrregues positives.

b. Si en resoldre un circuit s'obté un corrent amb valor negatiu, això expressa que:

Solución: d) El corrent circula en sentit contrari a l'assignat inicialment.

c. La llei de nodes (o nusos) de Kirchhoff estableix que:

Solución: d) La suma dels corrents que surten d'un node coincideix amb la suma dels corrents que hi entren.

d. La llei d'Ohm afirma que:

Solución: a) En un resistor, la caiguda de tensió és directament proporcional al corrent que el travessa.

e. Respecte a un condensador, indiqueu quina afirmació és correcta:

Solución: e) S'hi acumulen càrregues de signe contrari a cadascuna de les plaques metàl·liques, establint una diferència de tensió.

f. Pel que fa al funcionament d'un condensador, és cert que:

Solución: d) Mai no travessen càrregues a través del dielèctric aïllant; les càrregues aportades pel corrent s'acumulen a les plaques metàl·liques.

h. En el següent circuit, d'acord amb els sentits dels corrents assenyalats, quina relació és correcta?

Solución: c) $I_c + I_b = I_a$
