Ejercicio Qüestionari - Funció de transferència i Bode · Electrónica UB 2018
Tema: Funció de transferència i diagrames de Bode · Del examen Examen Final de Teoria i Problemes (Gener 2018) (2018)

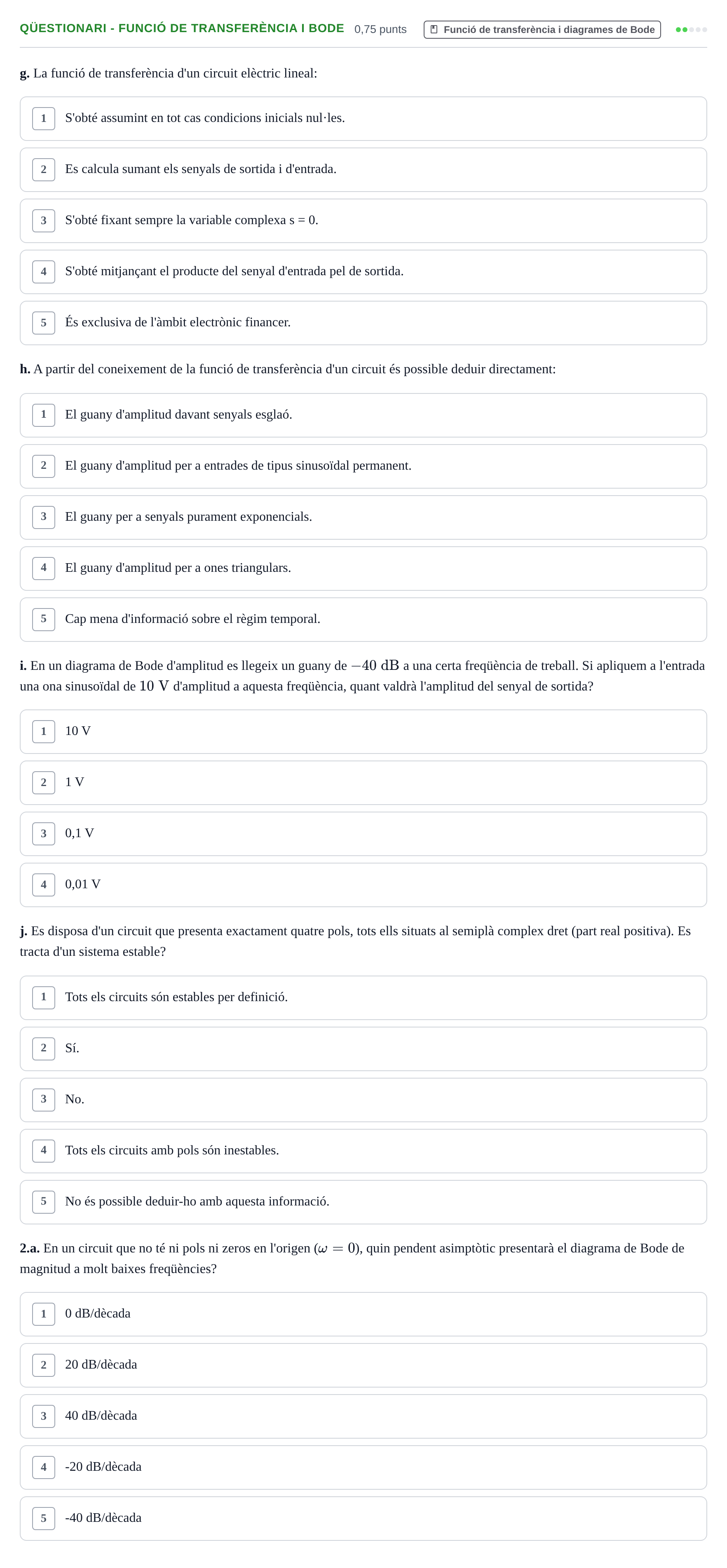

Enunciado
g. La funció de transferència d'un circuit elèctric lineal:
h. A partir del coneixement de la funció de transferència d'un circuit és possible deduir directament:
i. En un diagrama de Bode d'amplitud es llegeix un guany de a una certa freqüència de treball. Si apliquem a l'entrada una ona sinusoïdal de d'amplitud a aquesta freqüència, quant valdrà l'amplitud del senyal de sortida?
j. Es disposa d'un circuit que presenta exactament quatre pols, tots ells situats al semiplà complex dret (part real positiva). Es tracta d'un sistema estable?
2.a. En un circuit que no té ni pols ni zeros en l'origen (), quin pendent asimptòtic presentarà el diagrama de Bode de magnitud a molt baixes freqüències?
Solución
Según los criterios oficiales de corrección
g. La funció de transferència d'un circuit elèctric lineal:
Solución: 1. S'obté assumint en tot cas condicions inicials nul·les.
h. A partir del coneixement de la funció de transferència d'un circuit és possible deduir directament:
Solución: 2. El guany d'amplitud per a entrades de tipus sinusoïdal permanent.
i. En un diagrama de Bode d'amplitud es llegeix un guany de -40 dB a una certa freqüència de treball. Si apliquem a l'entrada una ona sinusoïdal de 10 V d'amplitud a aquesta freqüència, quant valdrà l'amplitud del senyal de sortida?
Solución: 3. 0,1 V
j. Es disposa d'un circuit que presenta exactament quatre pols, tots ells situats al semiplà complex dret (part real positiva). Es tracta d'un sistema estable?
Solución: 3. No.
2.a. En un circuit que no té ni pols ni zeros en l'origen (ω = 0), quin pendent asimptòtic presentarà el diagrama de Bode de magnitud a molt baixes freqüències?
Solución: 1. 0 dB/dècada
