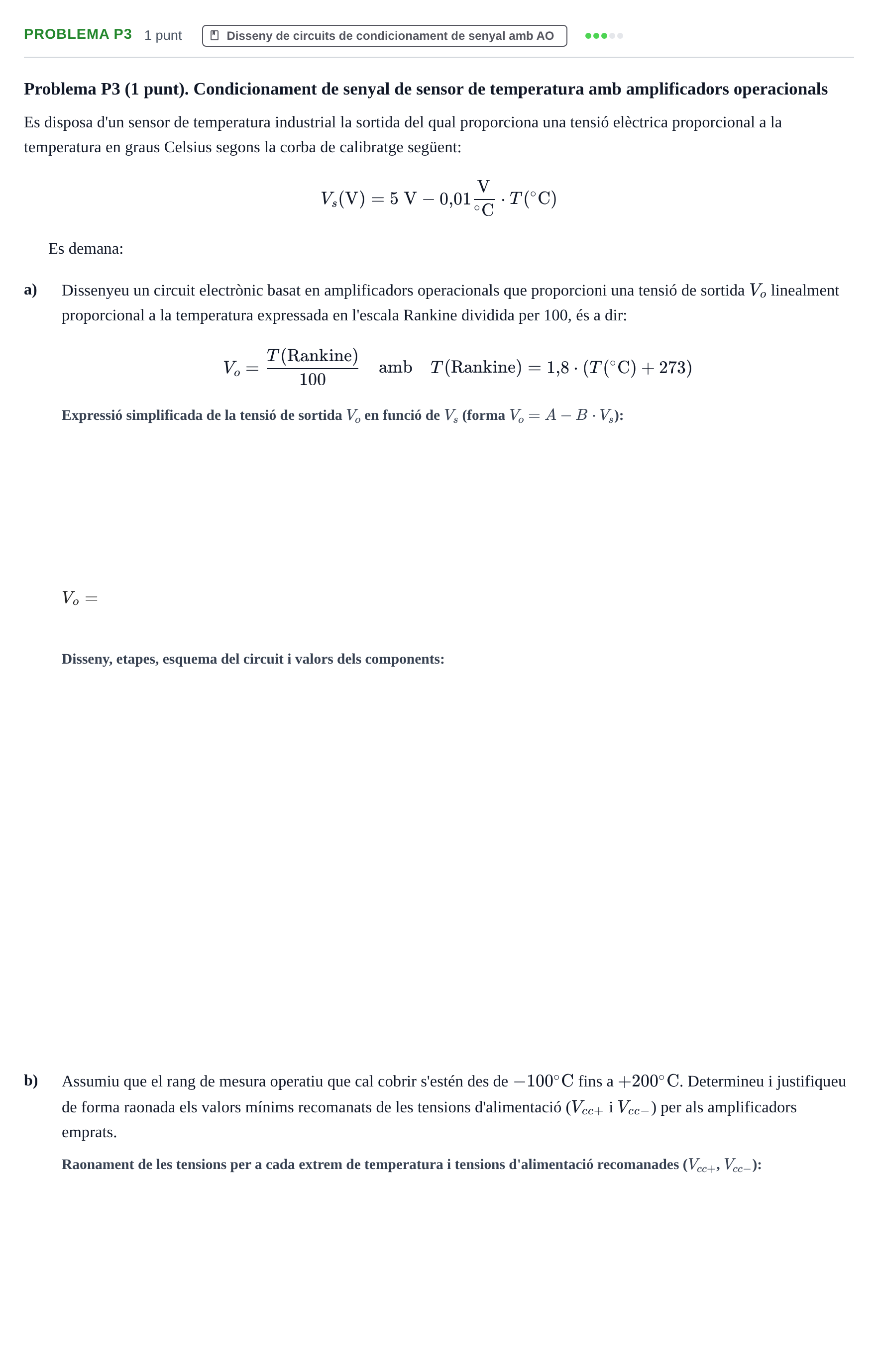

Problema P3 · Electrónica UB 2018

Problema P3 (1 punt). Condicionament de senyal de sensor de temperatura amb amplificadors operacionals

Es disposa d'un sensor de temperatura industrial la sortida del qual proporciona una tensió elèctrica proporcional a la temperatura en graus Celsius segons la corba de calibratge següent:

$$V_s(\text{V}) = 5\text{ V} - 0{,}01\frac{\text{V}}{^\circ\text{C}} \cdot T(^\circ\text{C})$$

Es demana:

a)

Dissenyeu un circuit electrònic basat en amplificadors operacionals que proporcioni una tensió de sortida $V_o$ linealment proporcional a la temperatura expressada en l'escala Rankine dividida per 100, és a dir:

$$V_o = \frac{T(\text{Rankine})}{100} \quad \text{amb} \quad T(\text{Rankine}) = 1{,}8 \cdot (T(^\circ\text{C}) + 273)$$

$V_o =$

b)

Assumiu que el rang de mesura operatiu que cal cobrir s'estén des de $-100\ ^\circ\text{C}$ fins a $+200\ ^\circ\text{C}$. Determineu i justifiqueu de forma raonada els valors mínims recomanats de les tensions d'alimentació ($V_{cc+}$ i $V_{cc-}$) per als amplificadors emprats.
