Problema 3 · Electrónica UB 2014
Tema: Disseny de circuits de condicionament de senyal amb AO · Del examen Examen final Gener 2014 (2014)
Enunciado

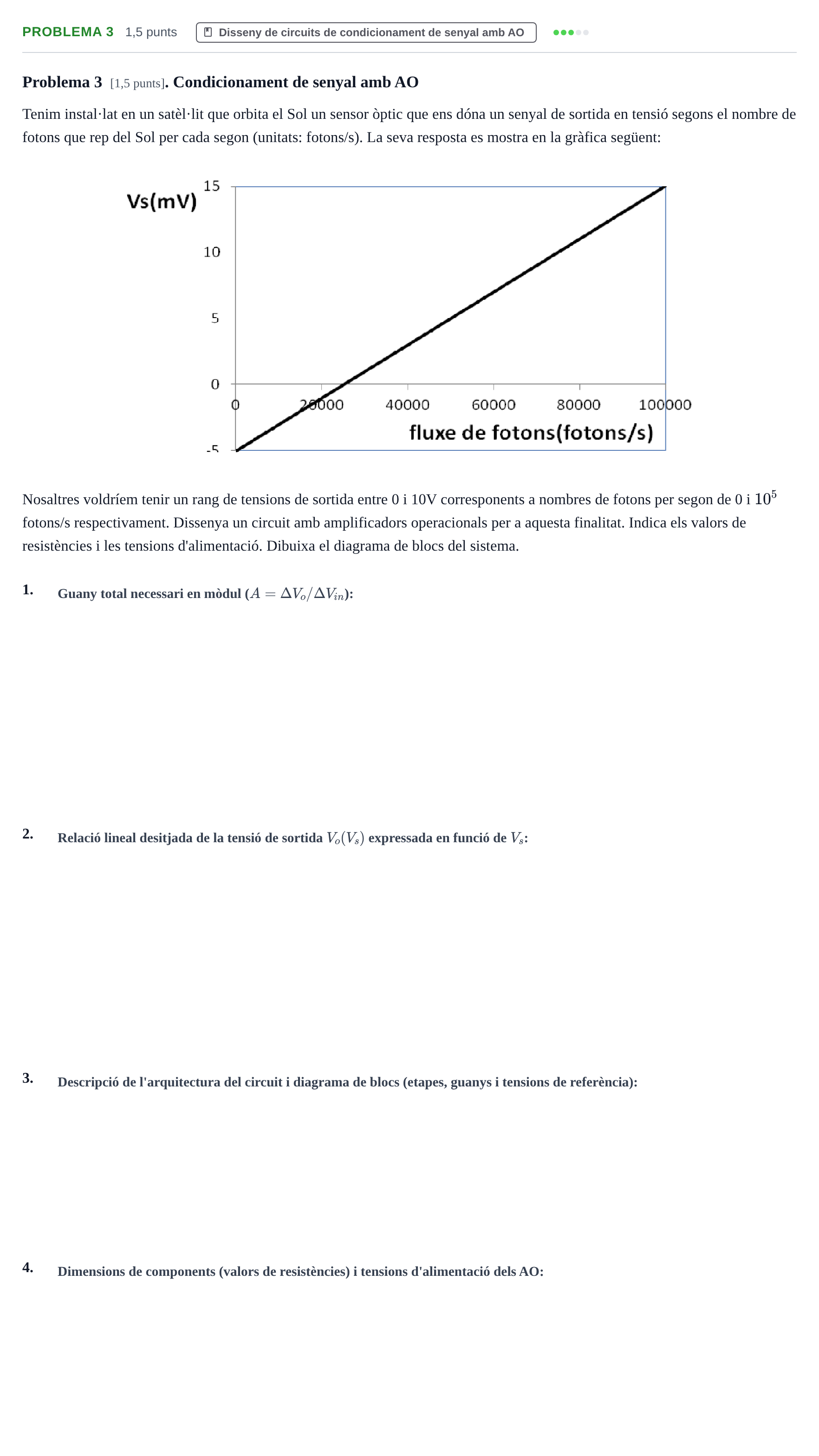

Problema 3 [1,5 punts]. Condicionament de senyal amb AO
Tenim instal·lat en un satèl·lit que orbita el Sol un sensor òptic que ens dóna un senyal de sortida en tensió segons el nombre de fotons que rep del Sol per cada segon (unitats: fotons/s). La seva resposta es mostra en la gràfica següent:
Nosaltres voldríem tenir un rang de tensions de sortida entre 0 i 10V corresponents a nombres de fotons per segon de 0 i fotons/s respectivament. Dissenya un circuit amb amplificadors operacionals per a aquesta finalitat. Indica els valors de resistències i les tensions d'alimentació. Dibuixa el diagrama de blocs del sistema.
1.
2.
3.
4.
Solución
Según los criterios oficiales de corrección
1. Guany total necessari en mòdul (A = ΔVo / ΔVin):
Solución: 500
2. Relació lineal desitjada de la tensió de sortida Vo(Vs):
Solución: Vo = 500 · Vs + 2.5 / 500 · Vs + 2.5 V / 500 * Vs + 2.5
3. Descripció de l'arquitectura del circuit i diagrama de blocs:
Solución: Sensor -> [Bloc inversor: x(-500)] -> [Sumador inversor amb entrada de -2.5 V] -> Vo
4. Dimensions de resistències i alimentació dels operacionals:
Solución: R1 = 1 kΩ, R2 = 500 kΩ, R = 1 kΩ; Tensions d'alimentació: ±10 V o ±12 V per al primer AO i 0-15 V o ±15 V per al segon AO
