Problema 2 · Electrónica UB 2016

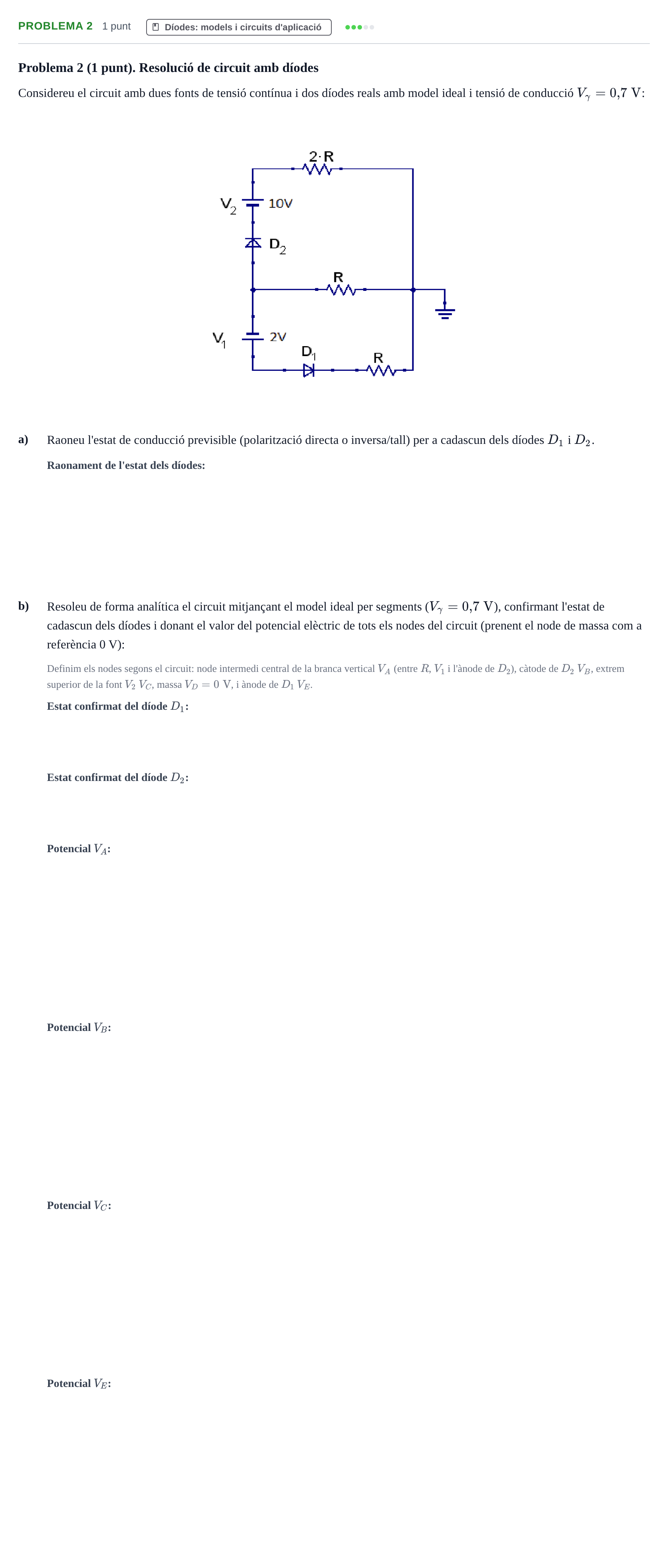

Problema 2 (1 punt). Resolució de circuit amb díodes

Considereu el circuit amb dues fonts de tensió contínua i dos díodes reals amb model ideal i tensió de conducció $V_\gamma = 0{,}7\text{ V}$:

a)

Raoneu l'estat de conducció previsible (polarització directa o inversa/tall) per a cadascun dels díodes $D_1$ i $D_2$.

b)

Resoleu de forma analítica el circuit mitjançant el model ideal per segments ($V_\gamma = 0{,}7\text{ V}$), confirmant l'estat de cadascun dels díodes i donant el valor del potencial elèctric de tots els nodes del circuit (prenent el node de massa com a referència 0 V):

Definim els nodes segons el circuit: node intermedi central de la branca vertical $V_A$ (entre $R$, $V_1$ i l'ànode de $D_2$), càtode de $D_2$ $V_B$, extrem superior de la font $V_2$ $V_C$, massa $V_D = 0\text{ V}$, i ànode de $D_1$ $V_E$.
