Pregunta 5 · Electrónica UB 2015

Tema: Díodes: models i circuits d'aplicació · Del examen Examen final avaluació única gener 2015 (2015)

Enunciado

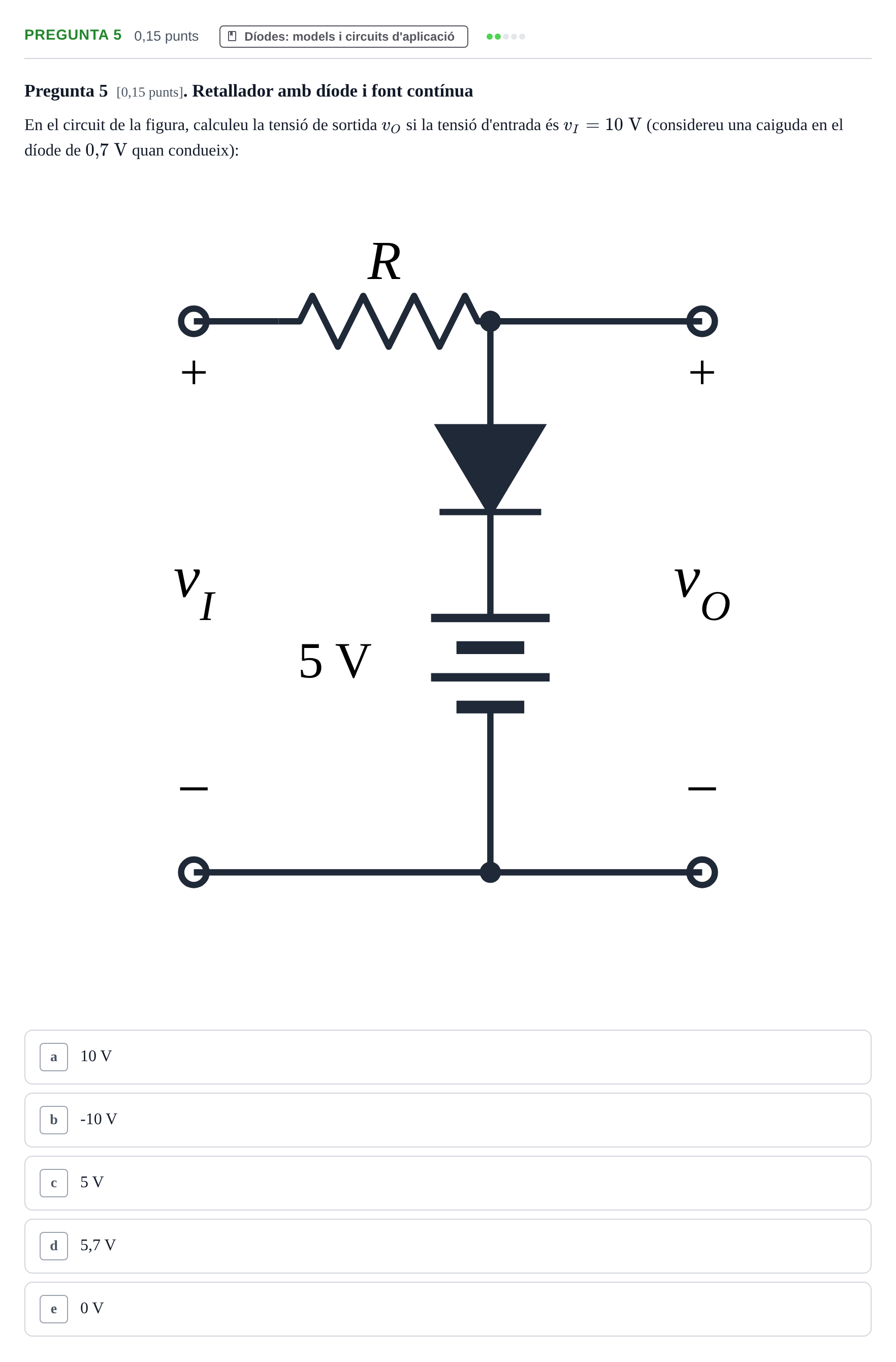

Pregunta 5 [0,15 punts]. Retallador amb díode i font contínua

En el circuit de la figura, calculeu la tensió de sortida vOv_O si la tensió d'entrada és vI=10 Vv_I = 10\text{ V} (considereu una caiguda en el díode de 0,7 V0{,}7\text{ V} quan condueix):

Enunciado: Pregunta 5 · Electrónica UB 2015

Solución

Según los criterios oficiales de corrección

En el circuit de la figura, calculeu la tensió de sortida vOv_O si la tensió d'entrada és vI=10 Vv_I = 10\text{ V} (considereu una caiguda en el díode de 0,7 V0{,}7\text{ V} quan condueix):

Solución: d) 5,7 V

La explicación paso a paso, hecha con IA, es Premium. Premium

Resuélvelo aquí mismo: corrección automática, pistas y solución paso a paso.
