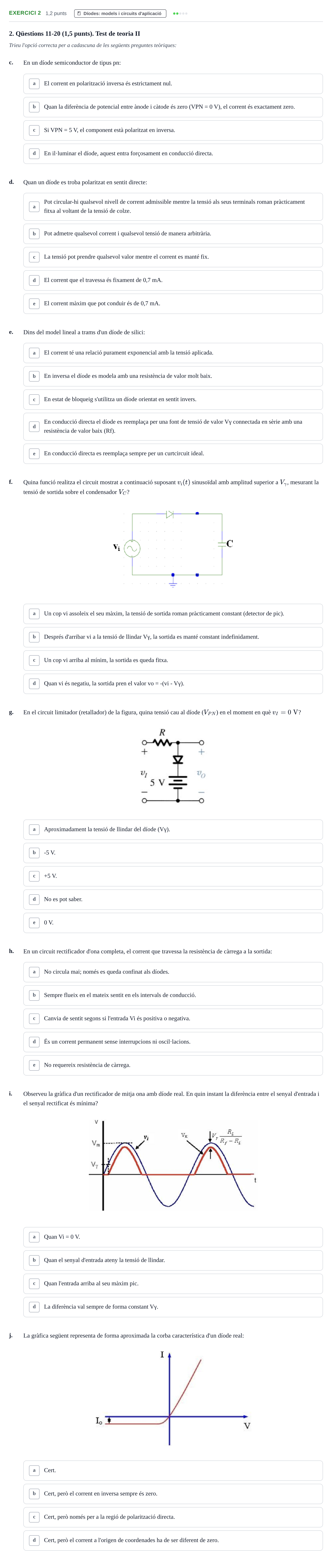

Ejercicio 2 - Díodes: models i circuits d'aplicació · Electrónica UB 2014

c. En un díode semiconductor de tipus pn:

Solución: b) Quan la diferència de potencial entre ànode i càtode és zero (VPN = 0 V), el corrent és exactament zero.

d. Quan un díode es troba polaritzat en sentit directe:

Solución: a) Pot circular-hi qualsevol nivell de corrent admissible mentre la tensió als seus terminals roman pràcticament fitxa al voltant de la tensió de colze.

e. Dins del model lineal a trams d'un díode de silici:

Solución: d) En conducció directa el díode es reemplaça per una font de tensió de valor Vγ connectada en sèrie amb una resistència de valor baix (Rf).

f. Quina funció realitza el circuit mostrat a continuació suposant vi(t) sinusoïdal amb amplitud superior a Vγ, mesurant la tensió de sortida sobre el condensador VC?

Solución: a) Un cop vi assoleix el seu màxim, la tensió de sortida roman pràcticament constant (detector de pic).

g. En el circuit limitador (retallador) de la figura, quina tensió cau al díode (VPN) en el moment en què vI = 0 V?

Solución: b) -5 V.

h. En un circuit rectificador d'ona completa, el corrent que travessa la resistència de càrrega a la sortida:

Solución: b) Sempre flueix en el mateix sentit en els intervals de conducció.

i. Observeu la gràfica d'un rectificador de mitja ona amb díode real. En quin instant la diferència entre el senyal d'entrada i el senyal rectificat és mínima?

Solución: a) Quan Vi = 0 V.

j. La gràfica següent representa de forma aproximada la corba característica d'un díode real:

Solución: a) Cert.
