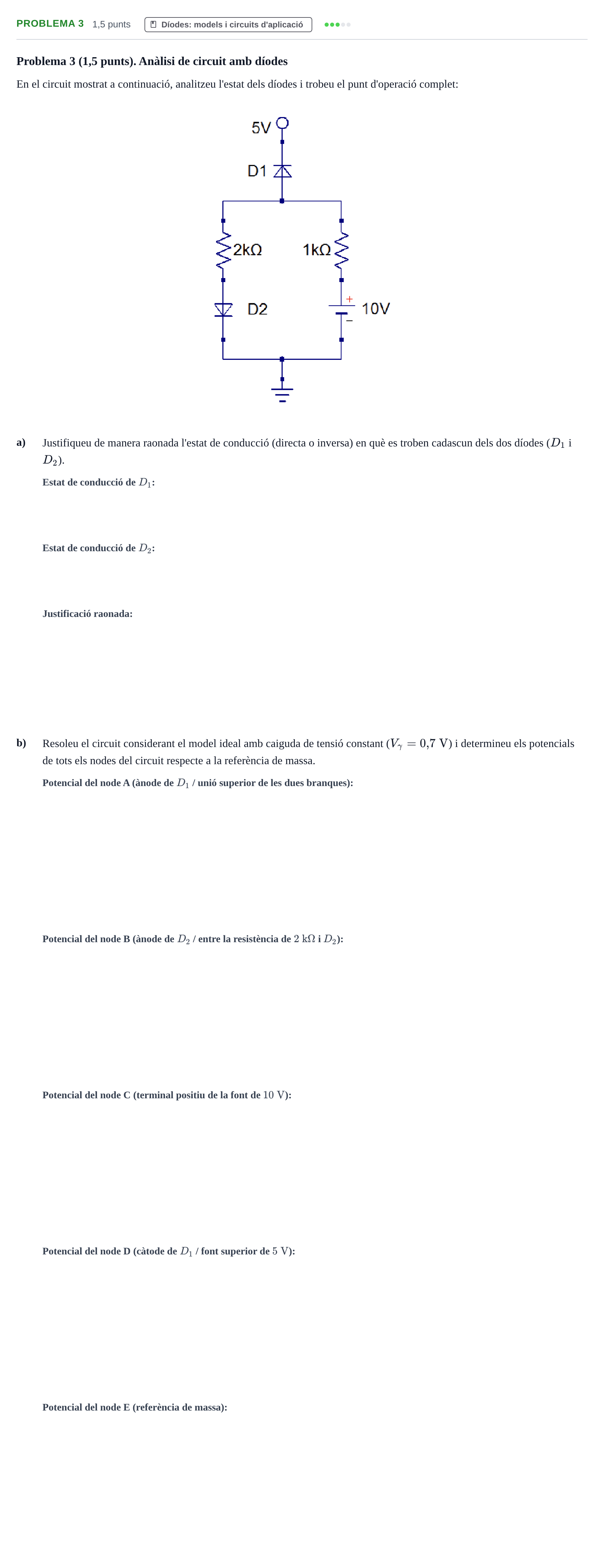

Problema 3 · Electrónica UB 2014

Estat de conducció de D1

Solución: Directa / ON

Estat de conducció de D2

Solución: Directa / ON

Justifiqueu de manera raonada l'estat de conducció (directa o inversa) en què es troben cadascun dels dos díodes (D1 i D2).

Solución: La font de tensió de major magnitud al circuit és la de $10\text{ V}$ (amb el terminal positiu cap amunt a la branca dreta). Aquesta font polaritza en directa el díode $D_2$ a través del llaç inferior. D'altra banda, la tensió de $10\text{ V}$ fa que el potencial del node intermedi entre les dues branques superi la tensió de $5\text{ V}$ de la font superior, forçant el díode $D_1$ a conduir cap al terminal de $5\text{ V}$. Suposem per tant que tots dos díodes estan en conducció directa (ON).

b) Potencial del node A (VA)

Solución: $5{,}7$ V / $5700$ mV

b) Potencial del node B (VB)

Solución: $0{,}7$ V / $700$ mV

b) Potencial del node C (VC)

Solución: $10$ V / $10000$ mV

b) Potencial del node D (VD)

Solución: $5$ V / $5000$ mV

b) Potencial del node E (VE)

Solución: $0$ V / $0$ mV
